SP5000 系列硬件手册 –

SP5000-MM01-CS-PDF_O

从面板上拆下

危险

电击、爆炸或电弧危险

在安装或卸载各种附件、硬件或者电缆之前或移除系统的任何护盖或元器件前，请先断开电源。
从显示模块和电源上拔下电源线的插头。
始终使用合适的额定电压传感器确认所有电源已关闭。
装回并固定好系统的所有护盖或元件之后再给显示模块供电。

未按说明操作将导致人身伤亡等严重后果。

注意
设备损坏当将本产品垂直安装时，请先从面板拆下显示模块或主机模块的 DC 电源适配器，然后再从显示模块拆下主机模块。当您正在安装或取出固定螺丝时将产品稳定固定在面板开孔内。不遵循上述说明可能导致设备损坏。

步骤

操作

1

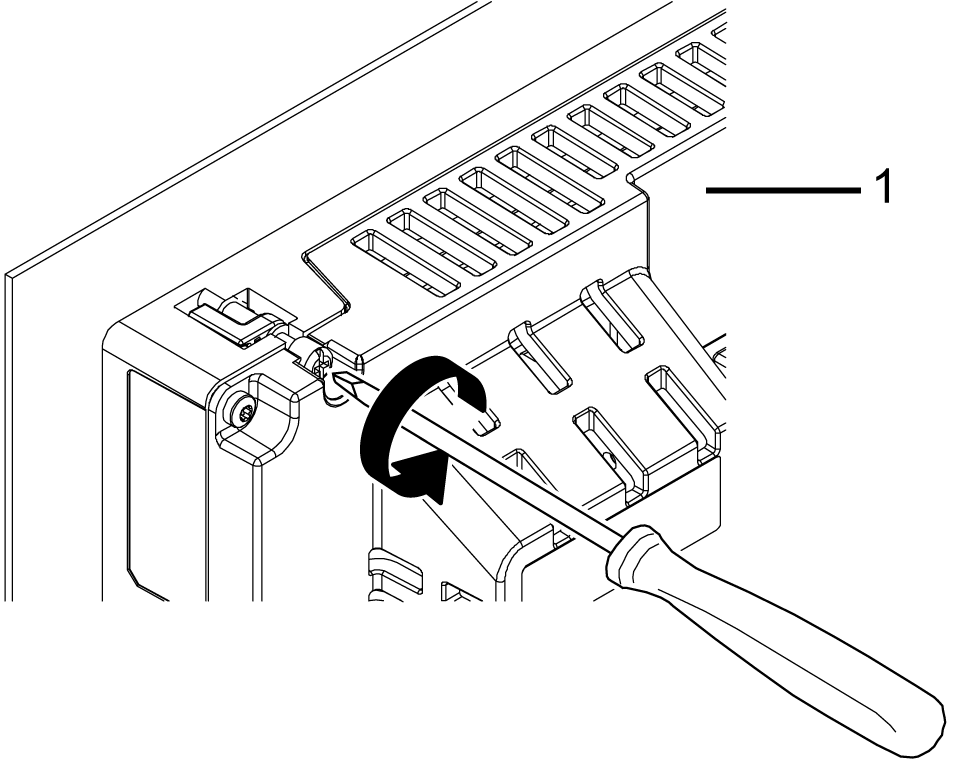

以两个螺钉之间交替对角线的方式，使用十字螺丝刀逐渐松开(逆时针)扣件的螺钉(上下左右)，直至全部松开。

1 后面

注:

有关您所使用型号的固定螺丝数，请参阅安装到面板中的步骤 5 “固定螺丝数”
如果面板较厚 (约 5 mm [0.2 in])，则可能无法正常拧紧安装扣件的 L 型部分。如果发生这种情况，请在松开螺钉时，从前面推显示模块。

2

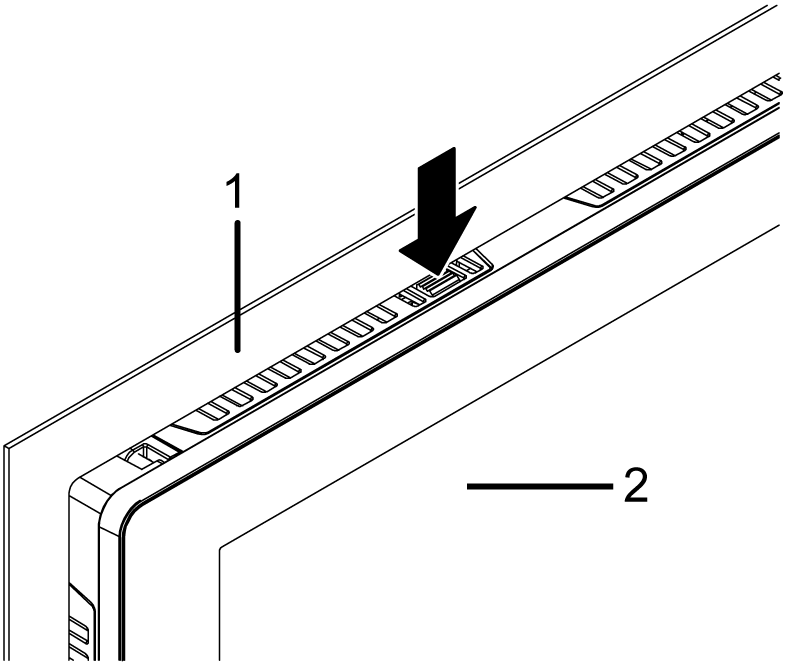

用螺丝刀等工具按显示模块顶部的防坠锁，慢慢从面板下卸下显示模块。

1 面板

2 前面

小心
伤害风险从面板上卸下时不要跌落产品。在取出固定螺丝后请按住设备。请使用双手。按防坠锁时，注意不要夹到手指。不遵循上述说明可能导致人身伤害或设备损坏。

注意
设备损坏为避免损坏，请在按住防坠锁时卸下本产品，或确保防坠锁不会碰到面板。不遵循上述说明可能导致设备损坏。
