备份时钟数据使用超级电容 (双层电容器) 电源。如果超级电容中的电压低，则在本产品关闭时，时钟数据会丢失^*1。平均备份周期如下：

最初: 约 100 天

5 年后: 约 30 天 (在 25 °C [77 °F] 环境温度下使用时)

*1 在标准主机模块和增强型主机模块上，如果时钟数据丢失，则在启动本产品时，时钟数据错误消息会出现。如果发生此情况，请使本产品开启至少 5 分钟，然后再次设置时钟。请参阅画面编辑软件手册了解如何设置时钟。

通过连接可选的备份电池(型号 PFXZCBBT1)进行时钟数据备份，您可以备份最多5年或更长时间(在环境温度25°C[77°F]下使用时)的数据。但是，电池 5 年后失效，我们建议每 5 年更换一次电池。

当超级电容的电压与备份电池的电压同时下降时，断开电源后时钟数据会丢失。如果在备份电池连接时时钟数据错误消息显示，则是备份电池电量不足，需要更换。

危险
电击、爆炸或电弧危险 在安装或卸载各种附件、硬件或者电缆之前或移除系统的任何护盖或元器件前，请先断开电源。 从本产品和电源上拔下电源线的插头。 始终使用合适的额定电压传感器确认所有电源已关闭。 装回并固定好系统的所有护盖或元件之后再给产品供电。 操作本产品时，只使用指定的电压。本产品设计使用 12 到 24 Vdc。在供电之前，务必检查您的装置是直接供电。 未按说明操作将导致人身伤亡等严重后果。

危险
存在爆炸、火灾或化学危险 只使用适用于此产品的相同更换电池。 请勿导致短路。 请循环利用或妥善处理用过的电池 未按说明操作将导致人身伤亡等严重后果。

步骤	操作
1	切断本产品的电源。
2	触摸机罩或接地点将身上的静电放掉。
3	将主机模块放在水平表面，使正面朝下。

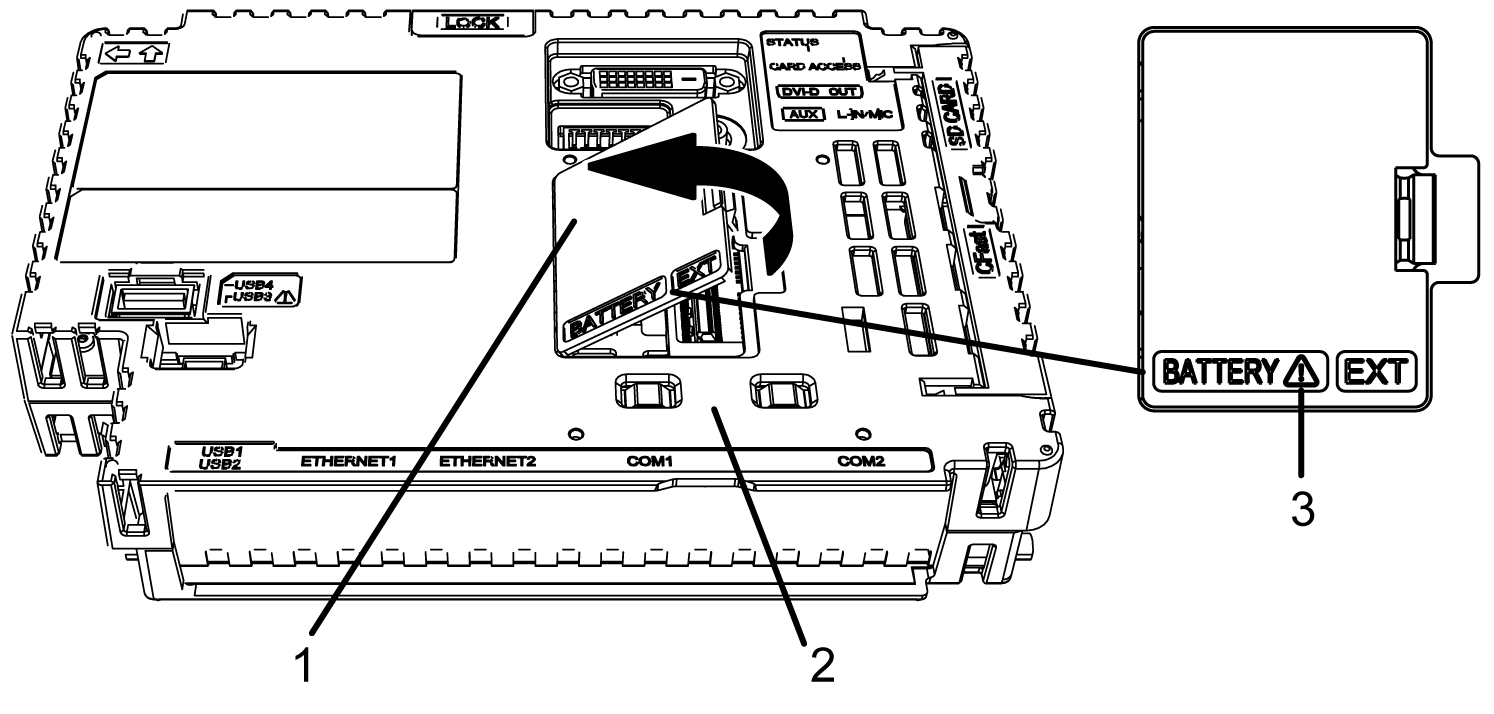

4	打开主机模块上的扩展单元接口盖。 1 扩展单元接口盖 2 主机模块 3 安全警告符号 (请参阅本页和上一页上的安全信息)

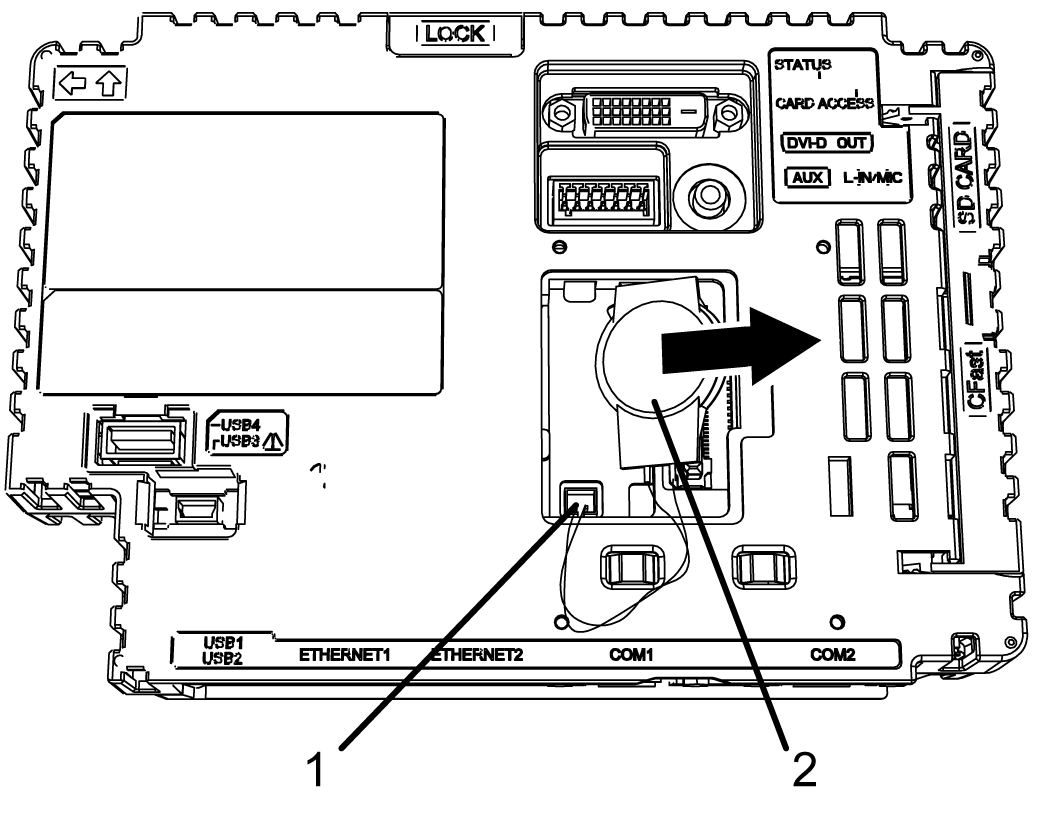

5	如果备份电池已经安装，请按箭头所示方向滑动备份电池。从接头上拔下电缆。 1 连接器 2 电池

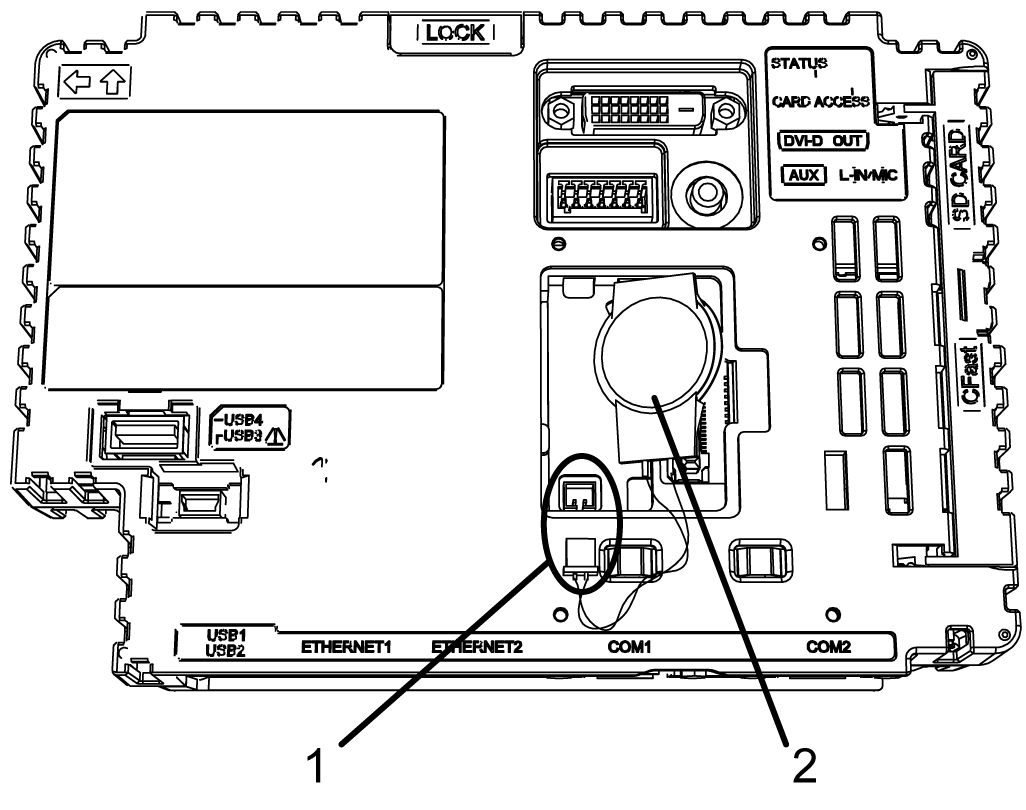

6	完全插入新的备份电池和接头。电池朝向任意。 1 连接器 2 电池
7	合上扩展单元接口盖。 注: 确保电缆完全插入机柜内部。否则，当你关闭接口盖的时候，可能会损坏电缆。
8	重新连接本产品的电源。 注: 重新连接到电源后，再次设置时钟。请参阅画面编辑软件手册了解如何设置时钟。
