時計データのバックアップには、電源としてスーパーキャパシター (電気二重層コンデンサー) を使用しています。スーパーキャパシターの電圧が低下した状態で本製品の電源を切ると、時計データは失われてしまいます^*1。バックアップ可能期間は、以下のとおりです。

初期状態: 約 100 日間

5 年後: 約 30 日間 (周囲温度 25 °C [77 °F] で使用)

*1 スタンダードボックスとパワーボックスでは、時計データが失われると、本製品の立ち上げ時に時計データエラーのメッセージが表示されます。このメッセージが表示された場合は、本製品に少なくとも5分間電源を供給した後、時計を再度設定してください。時計の設定方法については、ご使用の画面作成ソフトウェアのマニュアルをご覧ください。

オプションの時計データバックアップ用の電池 (型式: PFXZCBBT1) を接続することで、5 年以上のバックアップ期間を確保することができます (周囲温度 25 ℃ [77 °F] で使用した場合)。ただし、電池使用期限が 5 年のため、 5 年ごとの定期交換をお勧めします。

スーパーキャパシターの電圧が低下し、さらに時計データバックアップ用の電池の電圧が低下すると、電源遮断時に時計データは失われます。時計データバックアップ用の電池を接続している状態で時計データエラーメッセージが表示された場合、電池が消耗していますので時計データバックアップ用の電池を交換してください。

危険
感電、爆発、閃光アークの危険性 システムのカバーまたは部品を取り外す前、および付属品、ハードウェア、またはケーブルの取り付け / 取り外しの前に、装置のすべての電源を外してください。 本製品および電源供給元の両方から電源ケーブルを外してください。 電源オフの確認は、必ず正しい定格の電圧検出装置を使用し、電源が供給されていないことを確認してください。 本製品に電源を入れる前に、システム内のすべてのカバーおよび部品を取り付けて固定してください。 本製品を使用する際には、必ず指定の電圧をご使用ください。本製品は 12 ～ 24 Vdc の電源を使用するように設計されています。電源を入れる前に、ご使用の装置が DC 対応であるかを常に確認してください。 上記の指示に従わないと、死亡または重傷を負うことになります。

危険
爆発、火災、または化学物質の危険性 本製品の交換用電池のみを使用してください。 短絡させないでください。 使用済みの電池はリサイクルするか、正しく廃棄してください。 上記の指示に従わないと、死亡または重傷を負うことになります。

手順	手順内容
1	本製品の電源を遮断します。
2	筐体または接地接続に触れて、作業者の身体に蓄積された静電気を放電します。
3	ボックスモジュールの正面を上にして、平坦で水平なところに置きます。

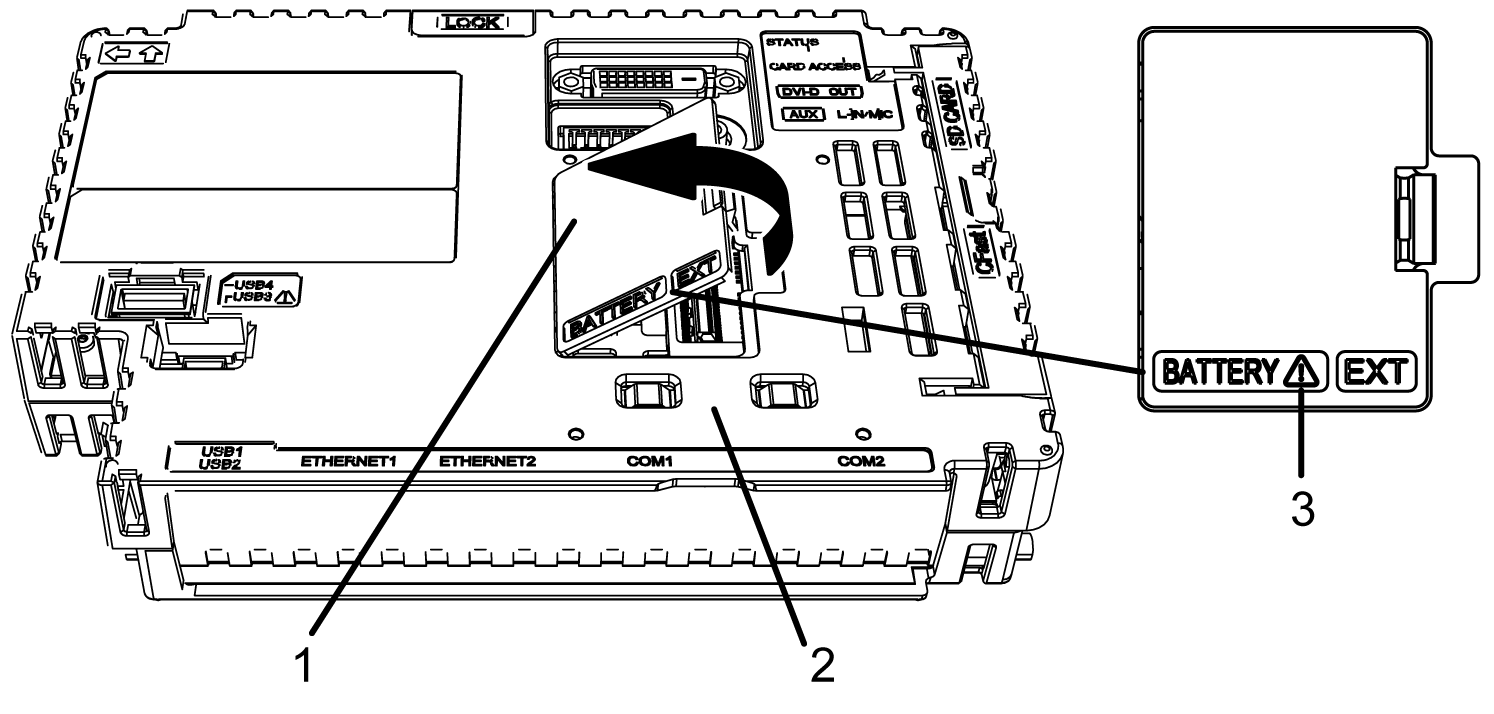

4	ボックスモジュールの拡張ユニットインターフェイスカバーを開きます。 1 拡張ユニットインターフェイスカバー 2 ボックスモジュール 3 安全警告記号 (本ページおよび前ページの安全警告を参照)

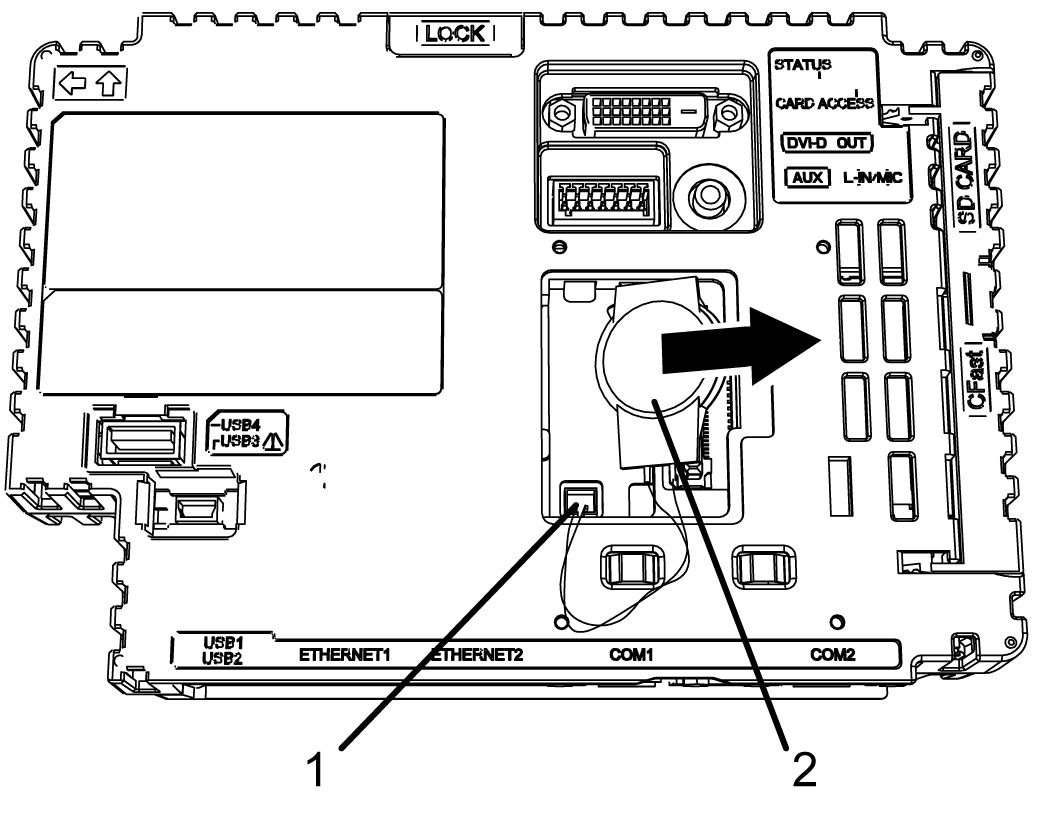

5	すでに時計データバックアップ用の電池が入っている場合は、その電池を図の矢印の方向にスライドさせて外します。ケーブルはコネクターから抜いて外します。 1 コネクター 2 電池

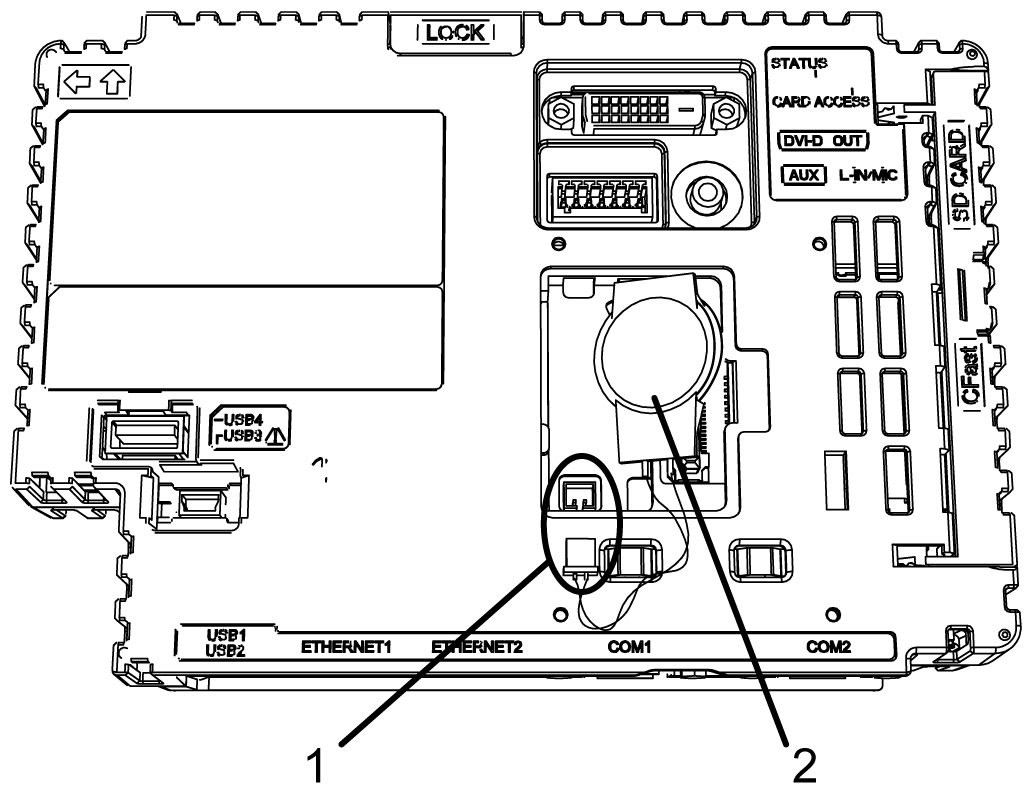

6	新しい電池とコネクターを最後まで挿入します。電池のどちらの面が上面または底面になってもかまいません。 1 コネクター 2 電池
7	拡張ユニットインターフェイスカバーを閉じます。 注記: ケーブルがエンクロージャーの中に完全に挿入されていることを確認してください。完全に挿入されていないと、カバーを閉じるときにケーブルが破損するおそれがあります。
8	本製品に電源を再接続します。 注記: 電源を再接続した後に、時計を再度設定してください。時計の設定方法については、ご使用の画面作成ソフトウェアのマニュアルをご覧ください。
