更换系统卡 (CFast 卡)

系统卡是集成了操作系统的 CFast 卡。

要更换系统卡，请使用由 Pro-face 的 CFast 卡。请参阅 附件。

注意
数据丢失
使用 CFast 卡时:
  • 务必定期备份 CFast 卡数据，因为 CFast 卡有一定的使用寿命，并且随时可能会发生意外数据丢失。
  • 在访问CFast卡时不要关掉或者重启本产品，也不要插入或拔出 CFast卡。
  • 在插入或移除 CFast 卡时关闭本产品。
  • 在将 CFast 卡插入 CFast 卡槽时，一定要注意方向正确。
不遵循上述说明可能导致设备损坏。
注:

  • 有关备份 CFast 卡 (用作系统卡) 的详情，请参阅我们的支持网站: https://www.pro-face.com/trans/cn/manual/1044.html。您也可以使用从市场上购买的系统备份软件。

  • 型号不匹配时，您不能更换主机模块上的系统卡。

注意
数据丢失
对 CFast 卡进行操作时:
  • 避免将 CFast 卡放置在有静电或者电磁波存在的位置。
  • 避免将CFast卡放置在阳关直射、散热体附近或其他可能产生高温的地方。
  • 请勿弯曲 CFast 卡。
  • 拿放 CFast 卡时要小心，防止掉落。请勿用 SD 卡敲击其他物体。
  • 请保持 CFast 卡干燥。
  • 请勿接触 CFast 卡接口。
  • 请勿拆解或改装 CFast 卡。
不遵循上述说明可能导致设备损坏。

步骤

操作

1

关闭本产品。

2

从显示模块卸下制箱模块。

3

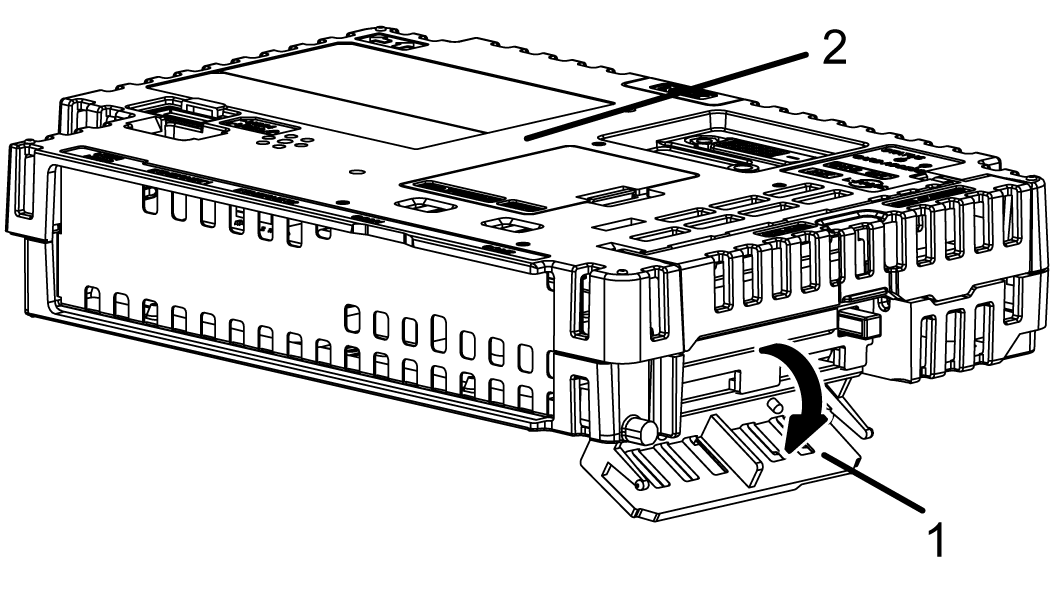

如图所示，按箭头方向打开系统卡盖。

1 系统卡盖

2 主机模块

4

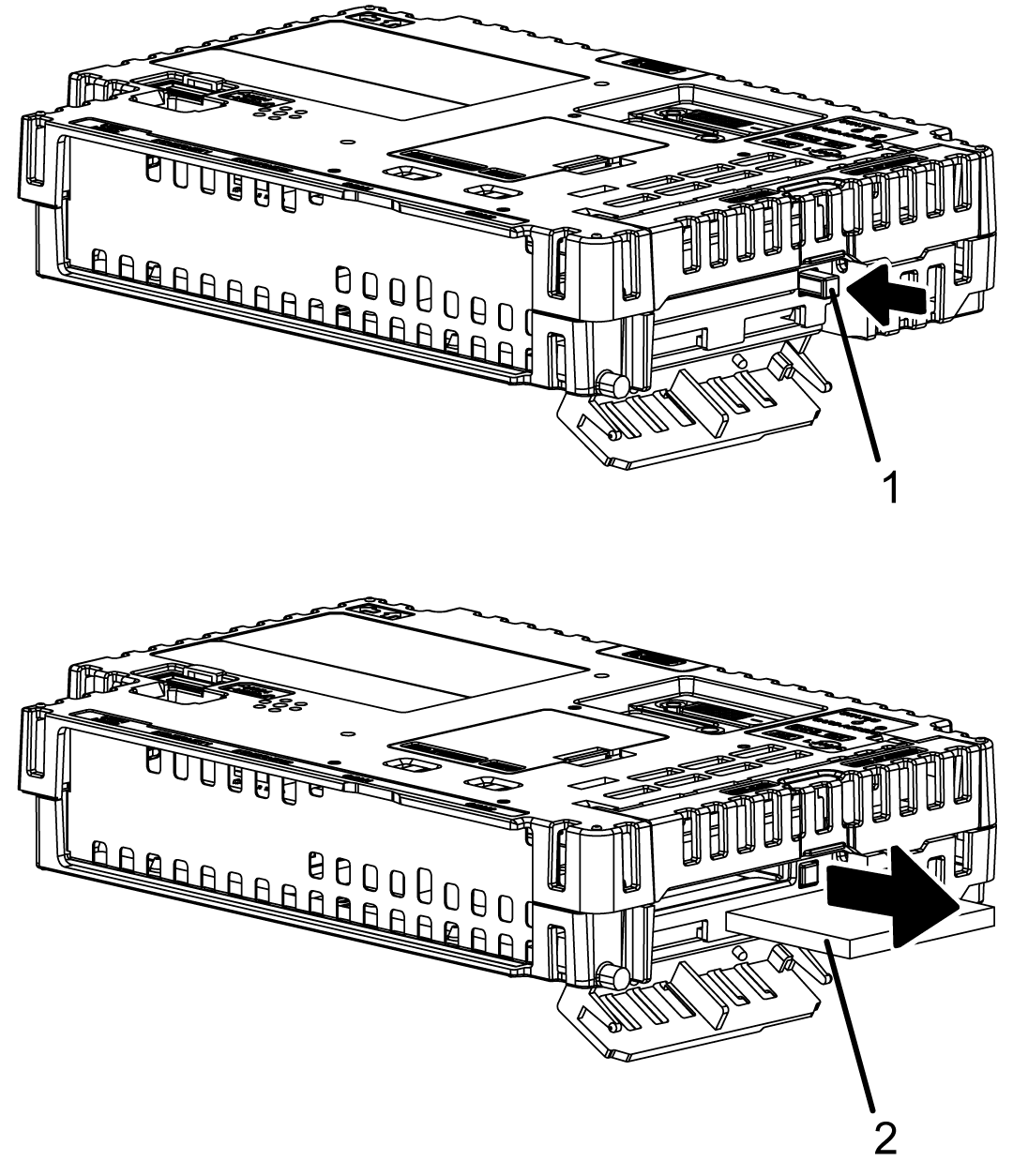

按一下弹出按钮以释放并拔出卡。

注: 使用完CFast卡之后，请放入其卡盒或者其他安全的地方。

1 弹出按钮

2 系统卡

5

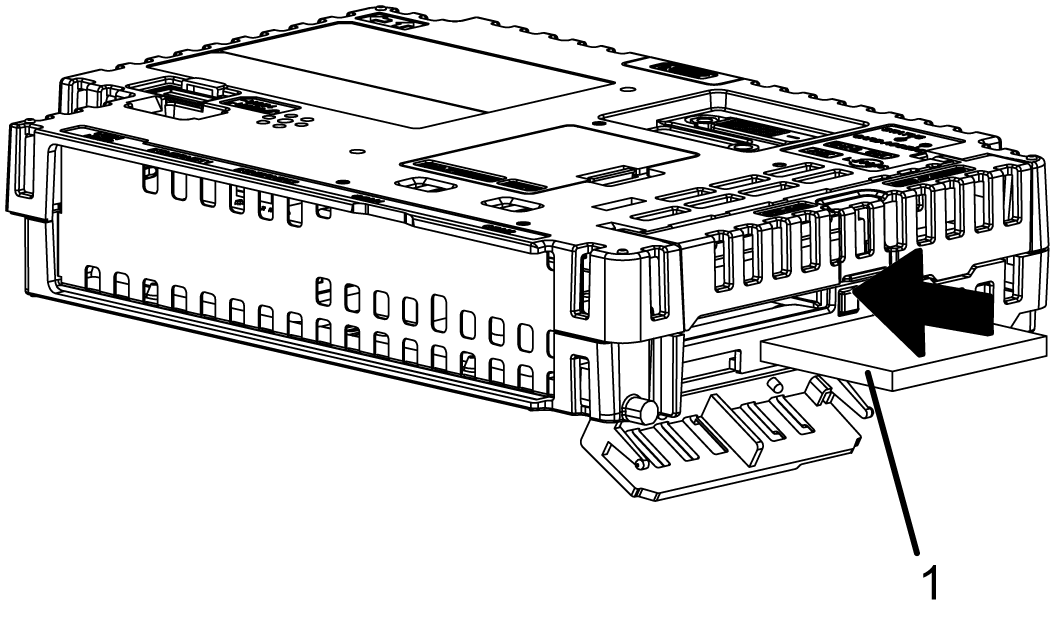

将 CFast 卡插入系统卡插槽，使 CFast 卡正面朝下，然后按它直到弹出按钮弹出。

1 系统卡

6

关上系统卡盖。

7

将主机模块安装到显示模块。
