I dati dell'orologio di backup usano un supercondensatore (condensatore elettrico a doppio strato) come alimentazione. Se la tensione del supercondensatore è bassa, i dati di orologio vengono persi^*1 quando si spegne l'apparato. Il periodo medio di ritenzione del backup è il seguente:

Iniziale: circa 100 giorni

Dopo 5 anni: circa 30 giorni (su usato con temperatura ambiente di 25 °C [77 °F])

*1 Nello Standard Box e nel Power Box, se si perdono i dati di orologio, compare un messaggio di errore dati di orologio quando si accende questo prodotto. Se questo si verifica, lasciare questo prodotto ACCESO per almeno 5 minuti e poi regolare di nuovo l'orologio. Far riferimento al manuale del proprio software di programmazione su come configurare l'orologio.

Grazie al collegamento della batteria di backup opzionale (Numero di modello PFXZCBBT1) per il backup dei dati di orologio, si può conservare un periodo di 5 anni o più (per utilizzo a temperatura ambiente di 25 °C [77 °F]). Comunque, poiché la batteria scade dopo 5 anni, consigliamo di sostituire regolarmente la batteria ogni 5 anni.

Quando la tensione del supercondensatore scende contemporaneamente a quella della batteria nel Memory Backup, i dati dell'orologio si perdono quando viene interrotta l'alimentazione. Se compare un messaggio di errore mentre la batteria di backup della memoria è collegata, la batteria di backup della memoria è scarica e occorre sostituirla.

PERICOLO

RISCHIO DI SCARICA ELETTRICA, ESPLOSIONE O ARCO ELETTRICO Isolare completamente la tensione dal dispositivo prima di smontare coperture o elementi dal sistema e prima di installare o togliere qualsiasi accessorio, componente hardware o cavo. Staccare il cavo di alimentazione dall'apparato e dall’alimentatore. Per verificare che l'alimentazione sia disattivata usare sempre un rilevatore di tensione correttamente tarato. Prima di ricollegare l'alimentazione al prodotto rimontare e fissare tutti le coperture e i componenti del sistema. Utilizzare questo prodotto solo con il valore di tensione specificato. Questo prodotto utilizza alimentazione da 12 a 24 Vdc. Prima di collegare il dispositivo, controllare sempre se l'alimentazione è CC. Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.

PERICOLO
RISCHIO CHIMICO, D'ESPLOSIONE O D'INCENDIO Per questo prodotto usare solo batterie sostitutive identiche. Non causare un cortocircuito. Riciclare le batterie usate o smaltirle in conformità con le normative vigenti. Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.

Passo	Azione
1	Scollegare l'alimentatore da questo prodotto.
2	Toccare l'alloggiamento o il collegamento di terra per scaricare le cariche elettrostatiche dal proprio corpo.
3	Appoggiare il Box Module su una superficie pulita e piana con il lato anteriore rivolto in alto.

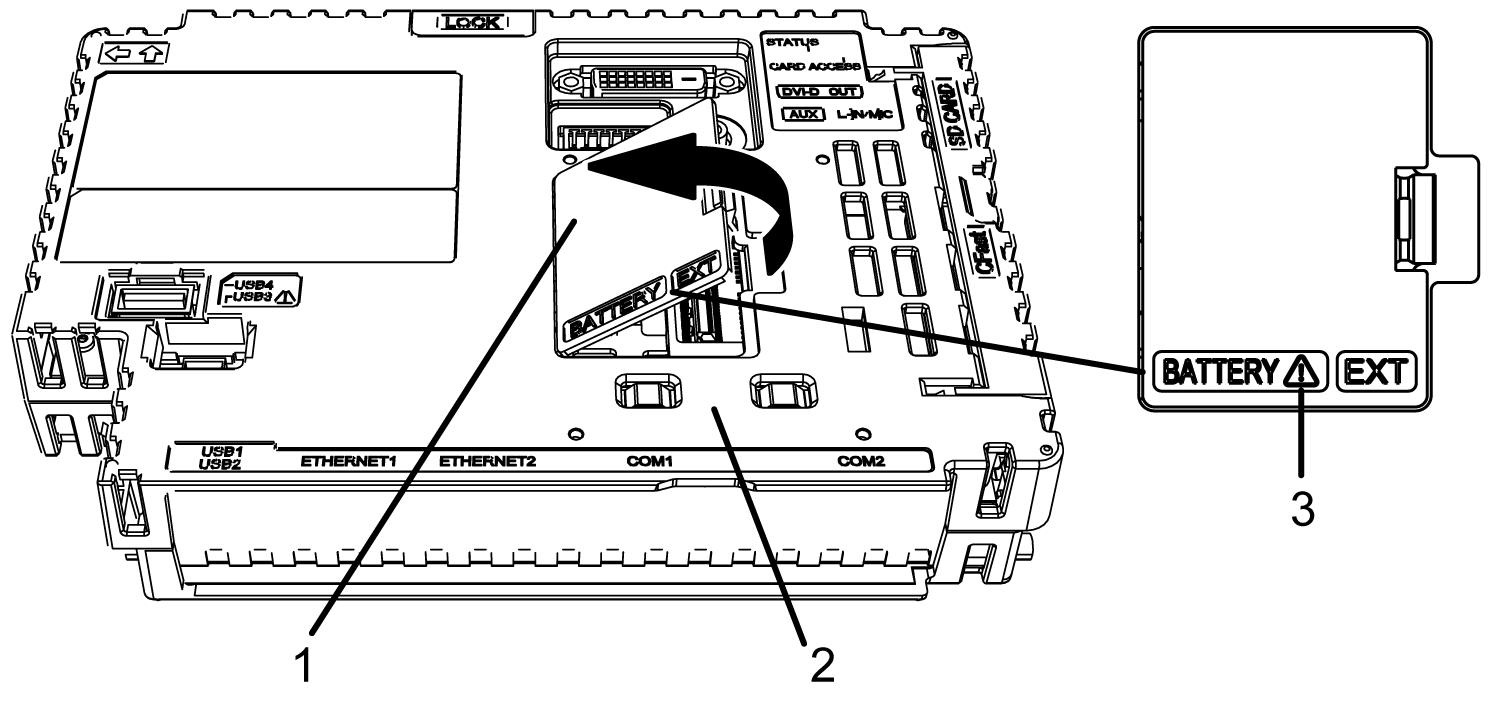

4	Aprire la copertura interfaccia dell'unità di espansione sul Box Module. 1 Copertura interfaccia dell'unità di espansione 2 Box Module 3 Simbolo dell'allarme di sicurezza (vedere i messaggi di sicurezza in questa pagina e nella precedente)

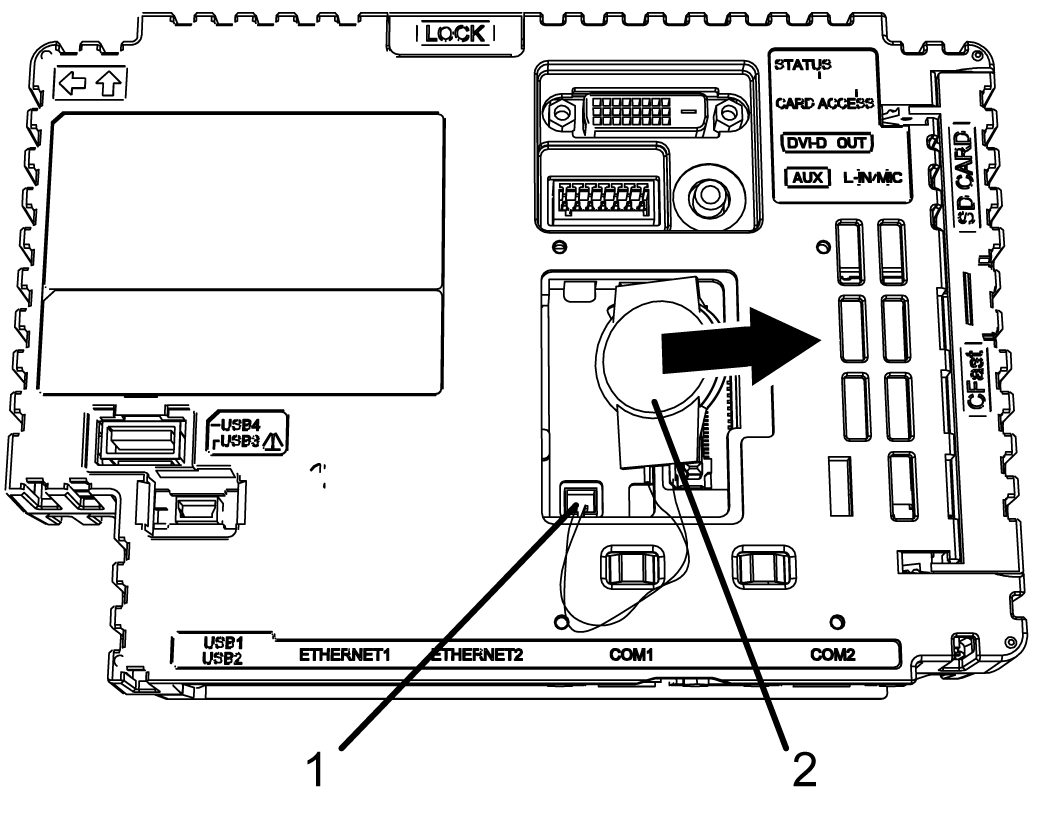

5	Se la batteria per il backup della memoria è già stata installata, far scorre la batteria per il backup della memoria in direzione delle frecce, come mostrato. Scollegare il cavo dal connettore. 1 Connettore 2 Batteria

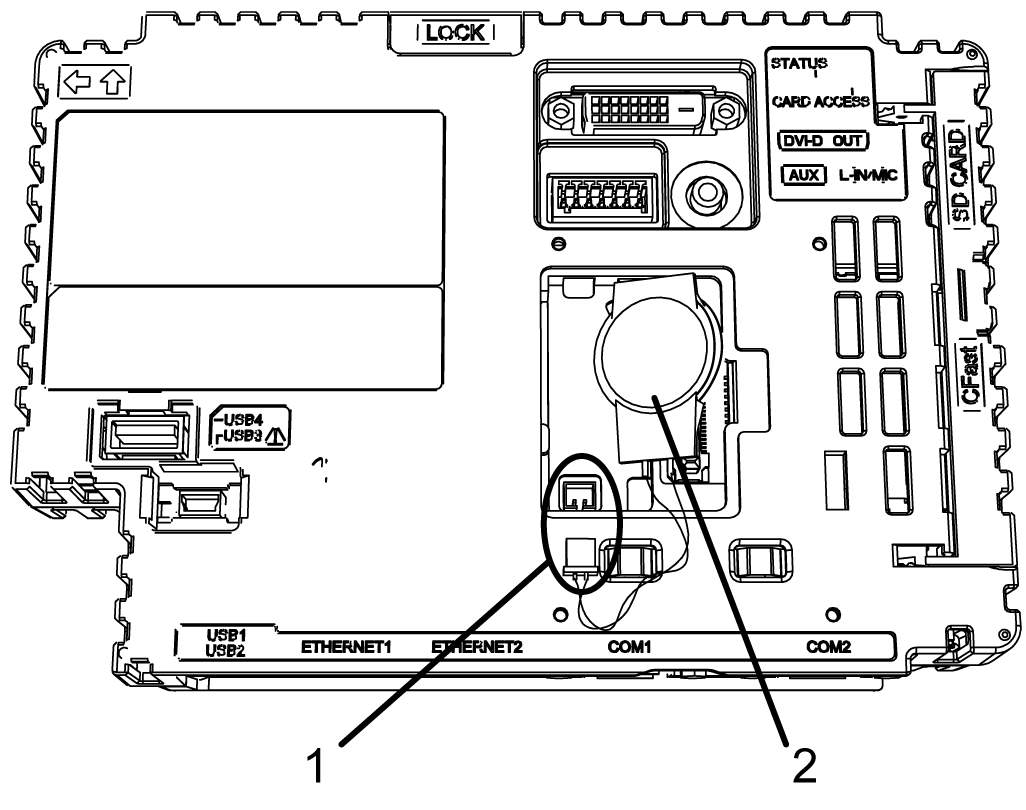

6	Inserire la nuova batteria per il backup della memoria e il connettore completamente. Entrambi i lati della batteria possono essere orientati verso l'alto o il basso. 1 Connettore 2 Batteria
7	Chiudere la copertura interfaccia dell'unità di espansione NOTA: Assicurarsi che i cavi siano inseriti completamente dentro all'involucro. In caso contrario i cavi possono essere danneggiati quando si chiude la copertura.
8	Collegare di nuovo l'alimentazione a questo prodotto. NOTA: Dopo aver ricollegato l'alimentazione, configurare di nuovo l'orologio. Far riferimento al manuale del proprio software di programmazione su come configurare l'orologio.
