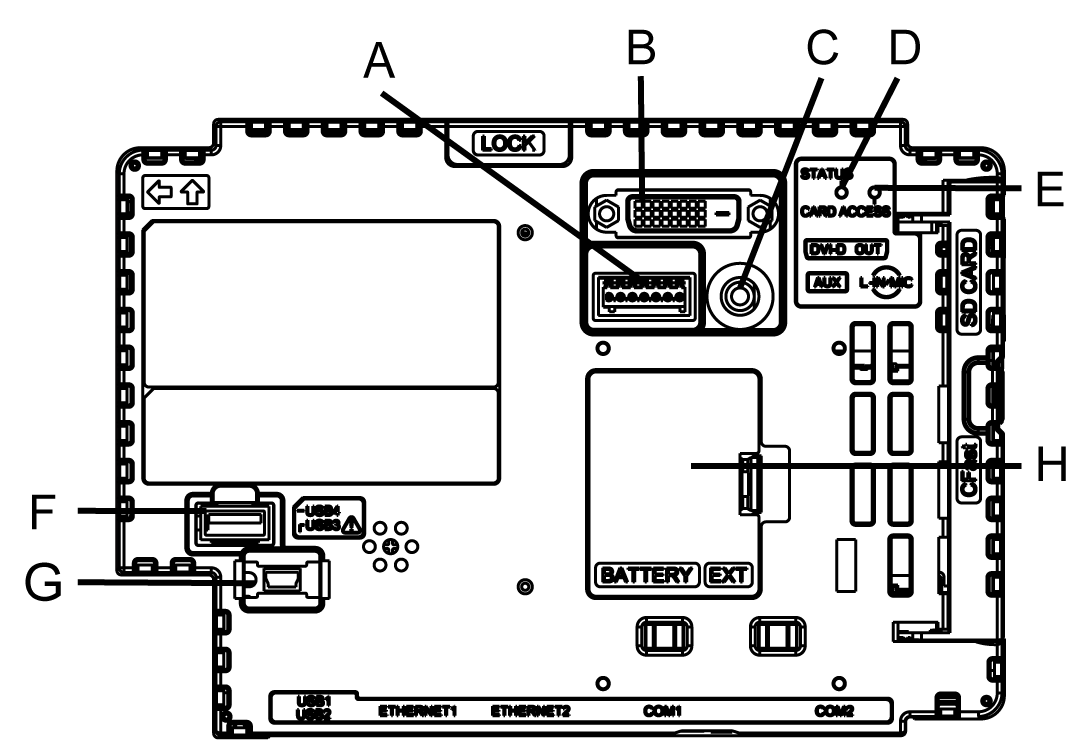

正视图

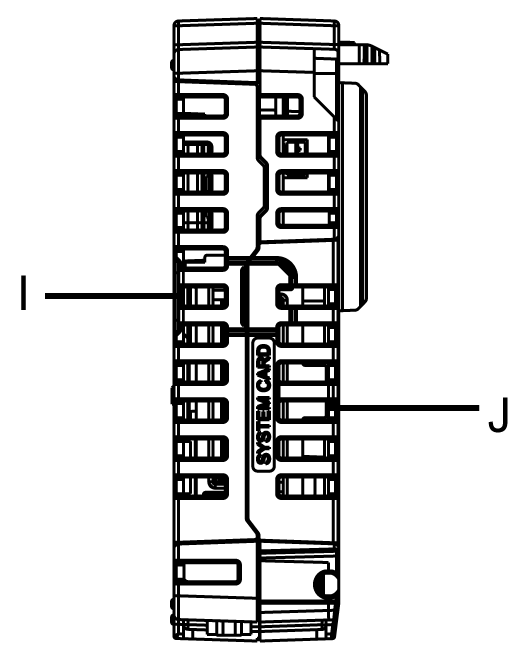

右视图

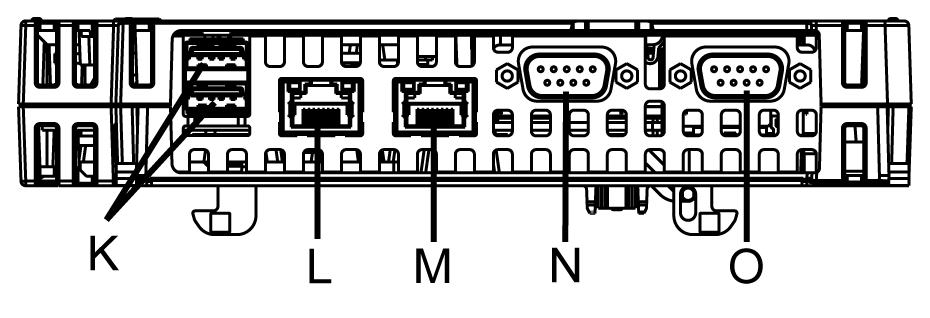

底视图

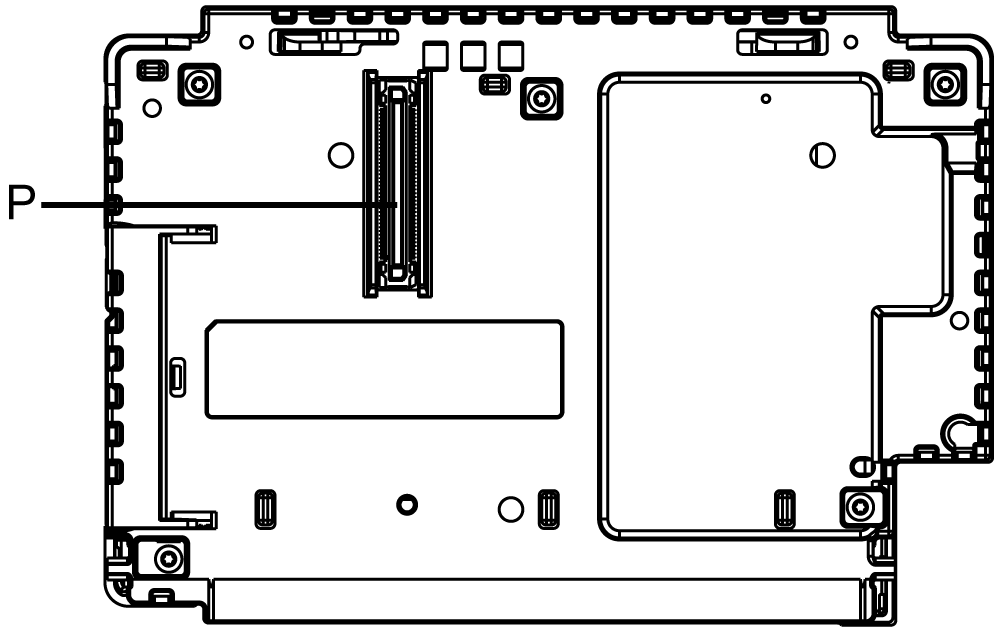

后视图

A

辅助输出/扬声器输出接口 (AUX)

此接口是报警输出或蜂鸣器输出和声音输出。

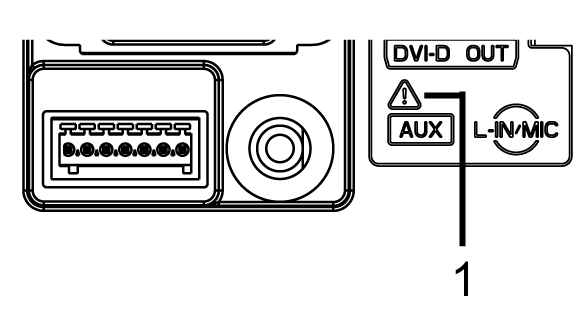

1 此标记标识AUX 接头相关安全信息和注意事项。

B

DVI-D 输出接口

DVI-D 输出接口

C

音频输入接口

(L-IN/MIC)

此接口连接麦克风。用于 mini 插孔连接器 (∅3.5 mm [0.14 in])。

D

状态 LED

请参阅 LED 指示。

E

卡访问 LED

请参阅 LED 指示。

F

USB (A 型) 接口

支持一个 USB2.0 (A 型)。

电源电压: 5 Vdc ±5%

最大供应电流: 500 mA

最大传输距离: 5 m (16.4 ft)

G

USB (mini-B) 接口

支持一个 USB2.0 (mini-B)。

最大传输距离: 5 m (16.4 ft)

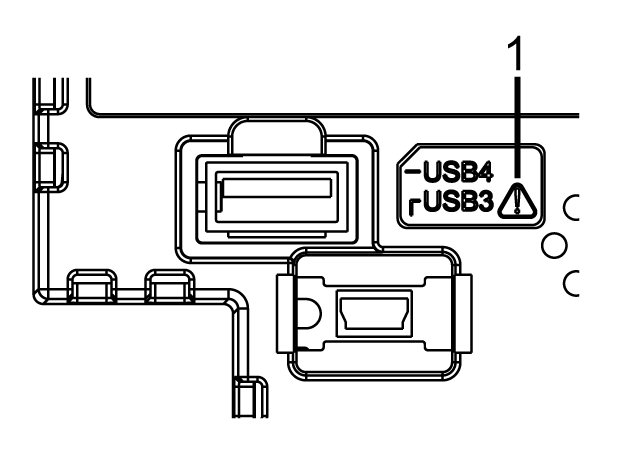

1 此标记标识USB 电缆夹 mini-B (1 个端口)相关安全信息。

H

扩展单元接口盖 (EXT)

在扩展单元嵌入到扩展单元接口盖开口处，可以连接或更换备份电池。

I

存储卡盖

SD 卡和 CFast 卡位于存储卡盖开口处。

J

系统卡盖

系统卡位于系统卡盖开口处。当主机模块操作时，不要打开此盖。

K

USB (A 型) 接口

支持 USB2.0 (A 型) x 2。

电源电压: 5 Vdc ±5%

最大供应电流: 500 mA

最大传输距离: 5 m (16.4 ft)

L

以太网接口 (以太网1)

以太网传输接口 (10BASE-T/ 100BASE-TX/ 1000BASE-T)

接口：模块插孔(RJ-45) x 1

M

以太网接口 (以太网2)

以太网传输接口 (10BASE-T/ 100BASE-TX/ 1000BASE-T)

接口：模块插孔(RJ-45) x 1

N

串行接口 (COM1)

RS-232C/422/485 串行接口 (您可以通过软件切换通讯方法)。

接头：D-Sub 9 针（凸型）x 1

O

串行接口 (COM2)

RS-232C/422/485 串行接口 (您可以通过软件切换通讯方法)。

接头：D-Sub 9 针（凸型）x 1

P

显示模块接口

将显示模块与主机模块连接的接口。
