安装过程

本节介绍如何将本产品安装到面板上。

危险
电击、爆炸或电弧危险
  • 在安装或卸载各种附件、硬件或者电缆之前或移除系统的任何护盖或元器件前,请先断开电源。
  • 在安装本产品之前,从产品和电源上拔下电源线的插头。
  • 始终按照指示使用合适的额定电压传感器确认所有电源已关闭。
  • 装回并固定好系统的所有护盖或元件之后再给产品供电。
未按说明操作可能导致人身伤亡等严重后果。
注意
设备损坏
  • 务必使用防水橡皮垫圈。
  • 在安装或取下固定螺丝时,请确保面板在面板开孔中稳固。
不遵循上述说明可能导致设备损坏。
  1. 将本产品放置在干净平整的表面上,并使屏幕朝下。
  2. 请检查防水橡皮垫圈已稳妥地插入显示面板框四周的挡板凹槽中。
    注: 防水橡皮垫圈除具有防水功能外还可吸收振动,务必使用防水橡皮垫圈。要了解如何更换防水橡皮垫圈,请参阅更换防水橡皮垫圈
  3. 根据该产品面板开孔尺寸,在面板上开出一个安装孔。
    注: 本产品在顶部有一个拉钩用以防止在安装时掉落。以一定角度将本产品插入面板以避免碰到拉钩。
    1. 拉钩

  4. 将固定螺丝插入本产品面板的插槽中。
    1. 插入槽

    2. 插槽(ET-6400WA除外)

    3. 安装面板

    4. ET-6400WA, ET-6500WA和ET-6600WA的固定螺丝

    5. ET-6700WA的固定螺丝

    每种型号的固定螺丝数量如下。

    ET-6400WA 顶部 - 2,底部 - 2
    ET-6500WA, ET-6600WA 和 ET-6700WA 顶部 - 2, 底部 - 2, 左侧 - 1, 右侧 - 1

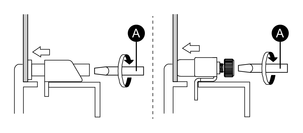

  5. 用螺丝刀拧紧安装固定螺丝。
    注:
    • 需要 0.5 N•m (4.4 lb-in) 的力矩。

    • ET-6700WA的固定螺丝也可以用手拧紧。

    • 如果固定螺丝安装不正确,面板可能会移位或掉落:

    1. 螺丝刀
