Procédure d'installation

Cette section décrit comment installer ce produit sur le panneau.

DANGER
RISQUE DE CHOC ELECTRIQUE, D'EXPLOSION OU D'ARC ELECTRIQUE
  • Débranchez toutes les sources d’alimentation de l’appareil avant de retirer tout capot ou élément du système, et avant d’installer ou de retirer tout accessoire, élément matériel ou câble.
  • Débranchez le câble d'alimentation du produit et de l'alimentation électrique avant d'installer le produit.
  • Utilisez toujours un dispositif de mesure de la tension correctement calibré afin de vous assurer que l'unité est hors tension, lorsqu'il est indiqué.
  • Replacez et fixez tous les capots et éléments du système avant de mettre le produit sous tension.
Le non-respect de ces instructions provoquera la mort ou des blessures graves.
AVIS
RISQUE DE DETERIORATION DU MATERIEL
  • Utilisez toujours le joint d'étanchéité.
  • Maintenez l'écran stable dans le gabarit lorsque vous installez ou retirez les vis de fixation.
Le non-respect de ces instructions peut provoquer des dommages matériels.
  1. Placez le produit sur une surface de niveau plane, l'écran d'affichage étant orienté vers le bas.
  2. Assurez-vous que le joint est correctement enfoncé dans la rainure qui longe le périmètre du châssis du cadre de l'écran.
    NOTE: Utilisez toujours le joint de montage puisque celui-ci absorbe les vibrations en plus de repousser les liquides. Pour la procédure pour remplacer le joint de montage, reportez vous à la section Remplacement du joint d'installation.
  3. Selon le Dimensions de découpe de ce produit, faites un trou de montage dans le panneau.
    NOTE: Ce produit est équipé d'un crochet en haut pour éviter la chute pendant l'installation. Insérez ce produit dans le panneau à un angle pour éviter de toucher le crochet.
    1. Crochet

  4. Insérez les attaches d'installation dans les fentes d'insertion du panneau de ce produit.
    1. Fentes d’insertion

    2. Fentes d'insertion (sauf ET-6400WA)

    3. Panneau

    4. Attache de fixation pour ET-6400WA, ET-6500WA et ET-6600WA

    5. Attache de fixation pour ET-6700WA

    Le nombre d'attaches d'installation pour chaque modèle est le suivant.

    ET-6400WA Haut - 2, Bas - 2
    ET-6500WA, ET-6600WA et ET-6700WA Haut - 2, Bas - 2, Gauche - 1, Droite - 1

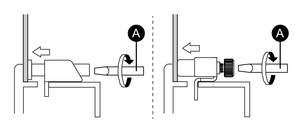

  5. Serrez les vis de l'attache d'installation avec un tournevis.
    NOTE:
    • Le couple nécessaire est de 0,5 N•m (4,4 lb-in).

    • Les fixations d’installation pour les équipements ET-6700WA peuvent être également vissées à la main.

    • Si les attaches ne sont pas correctement fixées, le panneau peut se déplacer ou tomber.

    1. Tournevis
