システム構成図

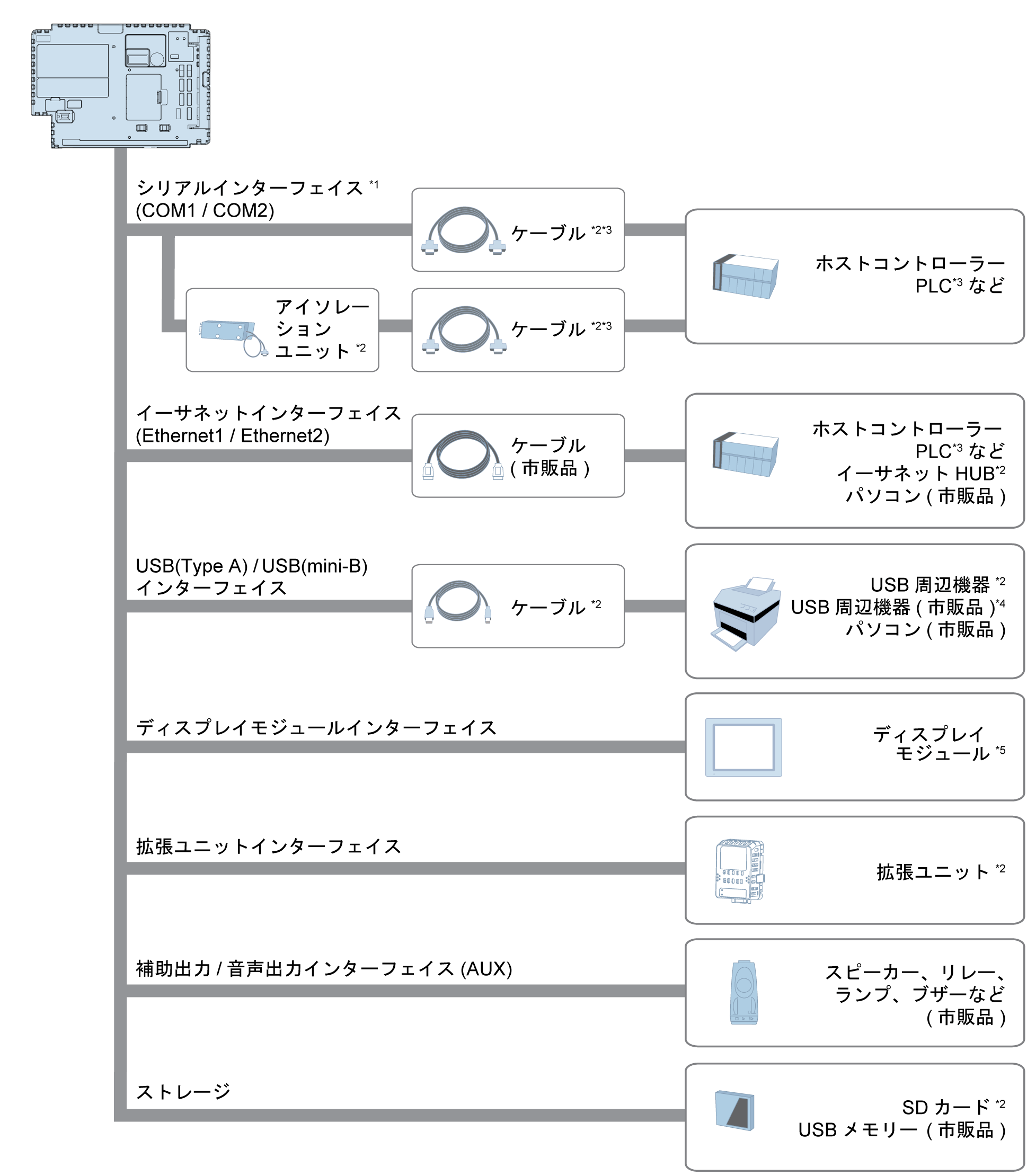

ボックスモジュール
*1 絶縁ポートとして使用するには、アイソレーションユニットが必要です。RS-232C アイソレーションユニットを使用するには、COM ポートの 9 番ピンを VCC に設定してください。
*2 オプション機器一覧を参照してください。
*3 各種ホストなど接続相手との接続方法については、ご使用の画面作成ソフトウェアの機器接続マニュアルをご確認ください。
*4 対応する機種については、弊社サポート専用サイトをご覧ください。 https://www.pro-face.com/trans/ja/manual/1001.html
*5 エクストリームディスプレイにのみ接続できます。型式番号を参照してください。

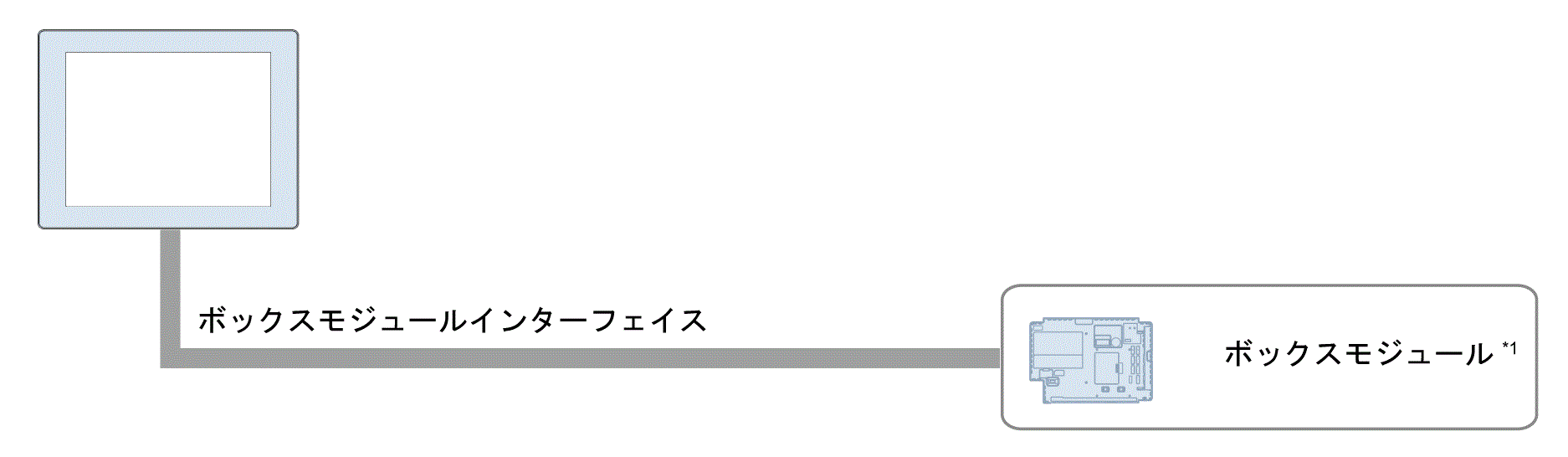

ディスプレイモジュール
*1 エクストリームボックスにのみ接続できます。
