Sostituzione della System Card (scheda SD)

La System Card è una scheda SD con il sistema operativo installato su di essa.

Per sostituire la System Card, usare una scheda SD di Pro-face. Fare riferimento a Accessori.

AVVISO
PERDITA DI DATI
Se si usa una SD Card:
  • Effettuare il backup regolare dei dati della SD Card, perché la SD Card ha una durata limitata e si potrebbe verificare la perdita accidentale dei dati in qualsiasi momento.
  • Mentre si accede a una scheda SD, non SPEGNERE né resettare questo prodotto e non inserire o rimuovere la scheda SD.
  • Accertarsi dell'orientamento della SD Card prima di inserirla nella fessura per SD Card.
Il mancato rispetto di queste istruzioni può provocare danni alle apparecchiature.
NOTA:
  • Per informazioni sul back-up della scheda SD usata come scheda di sistema, vedere nel nostro sito di supporto https://www.pro-face.com/trans/en/manual/1001.html.

  • Non è consentito sostituire la System Card in un Box Module per la quale il Numero di Parte non corrisponda.

AVVISO
PERDITA DI DATI
Se si usa una SD Card:
  • Evitare di conservare la SD Card dove c'è elettricità statica o influssi elettromagnetici.
  • Evitare di conservare la SD Card dove c'è un irradiamento solare diretto, vicino a termosifone o in altre posizioni vicini a fonti di calore.
  • Non piegare la SD Card.
  • Non lasciar cadere la SD Card, né farla urtare contro un altro oggetto.
  • Evitare di bagnare la SD Card.
  • Non toccare i contatti della SD Card.
  • Non smontare o modificare la SD Card.
Il mancato rispetto di queste istruzioni può provocare danni alle apparecchiature.

Passo

Azione

1

SPEGNERE questo prodotto.

2

Rimuovere il Box Module dal Display Module.

3

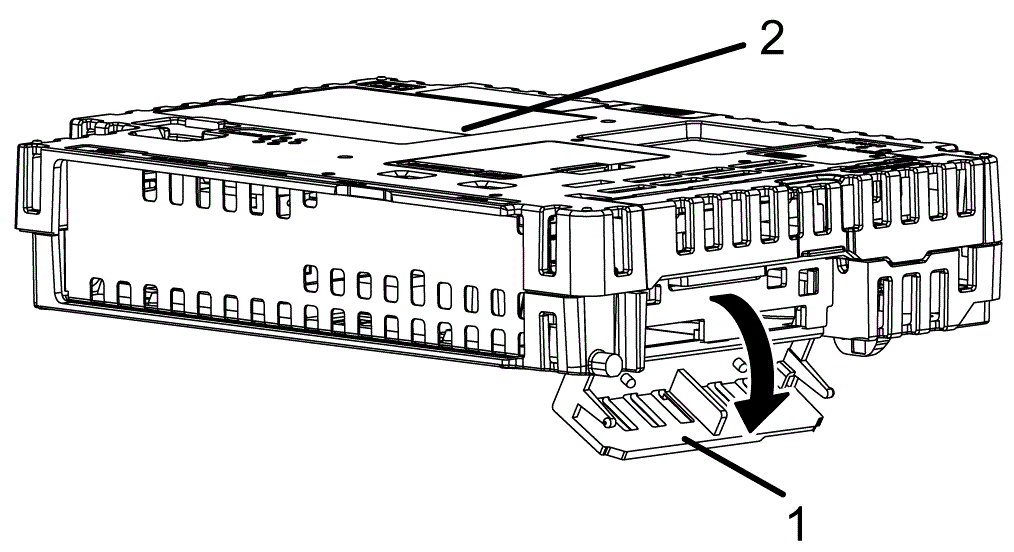

Come mostrato, aprire la copertura della System Card in direzione della freccia.

1 Copertura della System Card

2 Box Module

4

Premere la SD Card fino al suo rilascio ed estrarre la scheda.

NOTA: Al termine dell'utilizzo della SD Card, riporla nella sua custodia o in altro posto protetto.

5

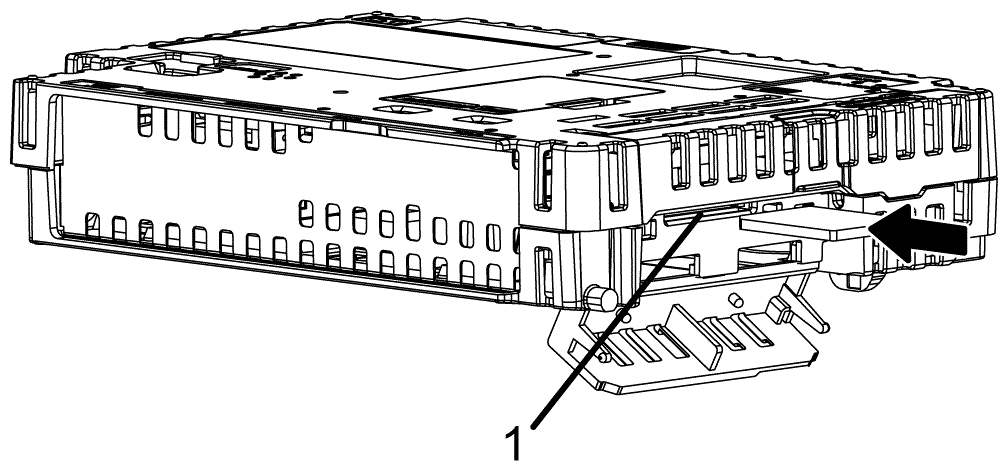

Inserire la scheda SD nella slot per la System Card con la faccia anteriore della scheda SD rivolta in basso, e spingere fino a sentire il suo scatto.

1 Slot della System Card

6

Chiudere la copertura della System Card.

7

Montare il Box Module sul Display Module.

NOTA: Come mostrato nell'immagine seguente (esempio a sinistra), è possibile impostare la aletta di controllo scrittura per impedire le operazioni di scrittura sulla SD Card. Spingere la linguetta in alto, come mostrato nell'esempio a destra, per rilasciare il blocco e abilitare la scrittura sulla SD Card.
