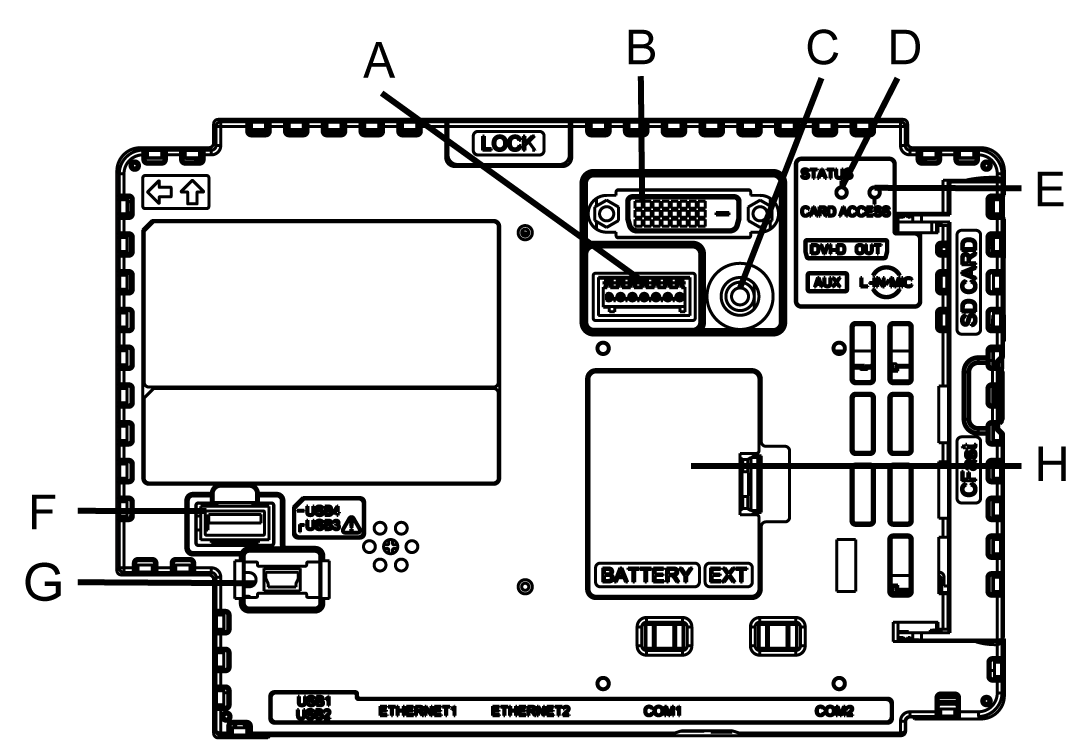

Avant

Droite

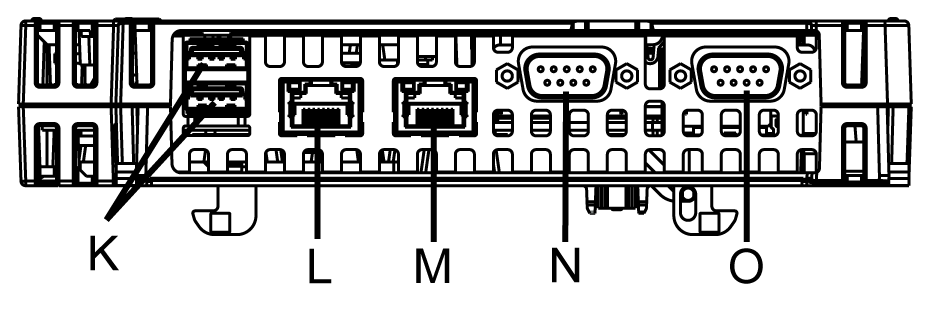

Bas

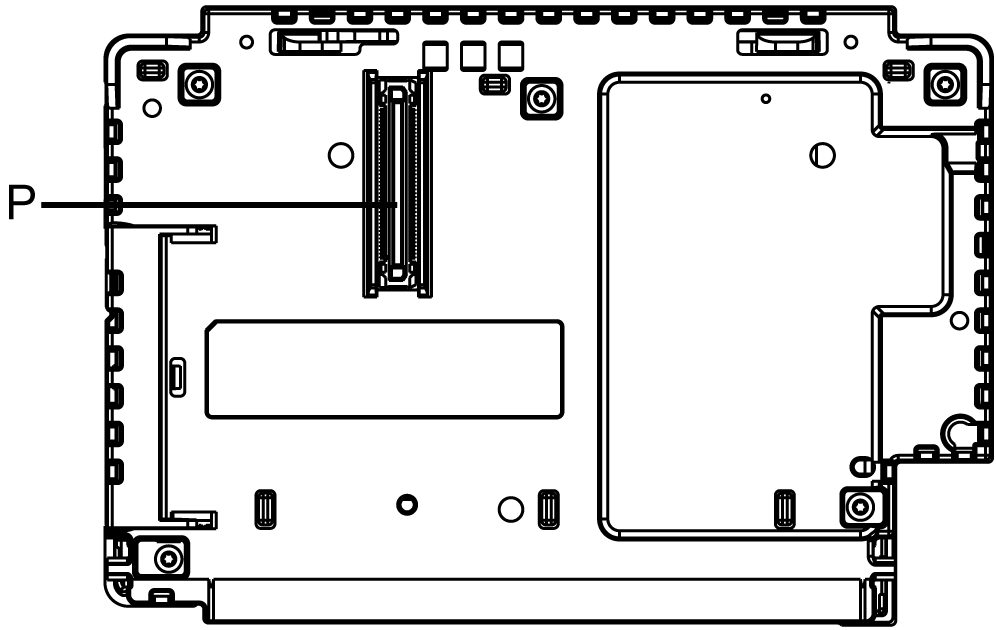

Arrière

A

Interface Sortie auxiliaire/sortie pour haut-parleur (AUX)

Cette interface et Sortie d'alarme ou Sortie de vibreur sonore et Sortie sonore.

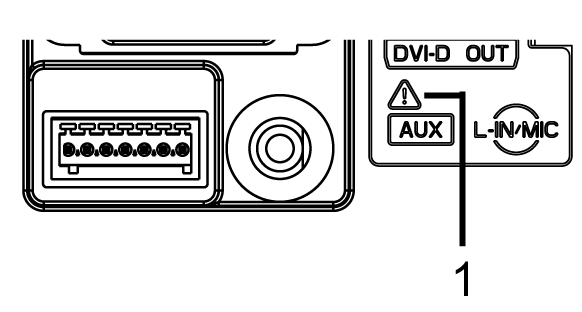

1 Cette marque identifie les messages et notes de sécurité concernant Connecteur AUX.

B

Interface de sortie DVI-D

Interface de sortie DVI-D

C

Interface d'entrée AUDIO

(L-IN/MIC)

Cette interface permet de connecter un microphone. Utiliser pour un connecteur mini prise (∅3,5 mm [0,14 in]).

D

Voyant d'état

Consultez Indications de voyant.

E

Voyant d'accès par carte

Consultez Indications de voyant.

F

Interface USB (Type A)

Conforme USB 2,0 (Type A) x 1.

Tension d'alimentation : 5 Vcc ±5%

Courant maximum fourni : 500 mA

Distance de transmission maximale : 5 m (16,4 ft)

G

Interface USB (mini-B)

Conforme USB 2,0 (mini-B) x 1.

Distance de transmission maximale : 5 m (16,4 ft)

1 Cette marque identifie les messages de sécurité concernant Pince USB mini-B (1 port).

H

Couvercle de l'interface d'unité d'extension (EXT)

La batterie pour la sauvegarde de mémoire peut être connectée ou remplacée dans l'ouverture du capot d'interface de l'unité d'extension.

I

Capot de carte de stockage

Les cartes SD et CFast se trouvent dans l'ouverture du capot de carte de stockage.

J

Capot de carte système

La carte système se trouve dans l'ouverture du capot de carte système. N'ouvrez pas ce capot lorsque le Box Module est en cours de fonctionnement.

K

Interface USB (Type A)

Conforme USB 2,0 (Type A) x 2.

Tension d'alimentation : 5 Vcc ±5%

Courant maximum fourni : 500 mA

Distance de transmission maximale : 5 m (16,4 ft)

L

Interface Ethernet (Ethernet1)

Interface de transmission Ethernet (10BASE-T/ 100BASE-TX/ 1000BASE-T)

Connecteur : Prise modulaire (RJ-45) x 1

M

Interface Ethernet (Ethernet2)

Interface de transmission Ethernet (10BASE-T/ 100BASE-TX/ 1000BASE-T)

Connecteur : Prise modulaire (RJ-45) x 1

N

Interface série (COM1)

Interface série RS-232C/422/485 (vous pouvez changer de méthode de communication dans le logiciel).

Connecteur : D-Sub 9 broches (fiche) x 1

O

Interface série (COM2)

Interface série RS-232C/422/485 (vous pouvez changer de méthode de communication dans le logiciel).

Connecteur : D-Sub 9 broches (fiche) x 1

P

Interface Display Module

Interface qui connecte le Display Module et le Box Module.
