PS6000-MM01-JA_05

RS-422 への付け替え

  1. ボックスレンチ (5 mm) を使用してインターフェイスのネジを外します。
  2. カートリッジからインターフェイスコネクターを取り外し、基板に接続されているケーブルも外します。

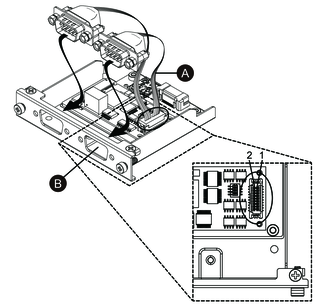

  3. 以下の図のように、ケーブルの赤線が 1 の位置に接続されるようにケーブルコネクターを装着します。赤線の付いているポートが B 側になるように取り付けます。
    注記: RS-485 を接続する場合は、2 の位置に赤線が接続されるようにケーブルコネクターを装着してください。
    1. 赤線

  4. RS-422 インターフェイスコネクターをカートリッジに挿入し、ネジを締めます。
    注記: 適正な締め付けトルクは 0.3 N•m (2.7 lb-in) です。

終端抵抗設定

RS-422/485 絶縁タイプ x 2 をご使用の際は、終端抵抗の設定が必要です。以下の表を参照して設定してください。

ディップスイッチ OFF ON ポート
1 標準 終端 RS-422 用 (赤線が付いているポート)
2 標準 終端 RS-422 用 (赤線が付いていないポート)
3 標準 終端 RS-485 用 (赤線が付いているポート)
4 標準 終端 RS-485 用 (赤線が付いていないポート)
