RS-422로 교체하기

  1. 박스 렌치(5 mm)로 인터페이스의 나사를 분리합니다.
  2. 인터페이스 커넥터를 카트리지에서 분리하고 보드에 연결된 케이블도 분리합니다.

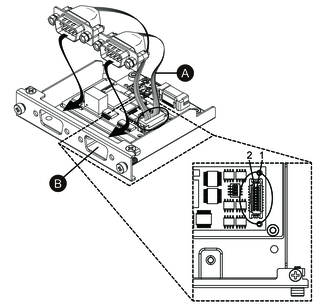

  3. 아래 그림과 같이 케이블의 빨간색 전선이 위치 1에 오도록 케이블 커넥터를 부착합니다. 빨간색 전선이 있는 포트가 B면에 있도록 부착합니다.
    주의: RS-485 연결의 경우 빨간색 전선이 위치 2에 오도록 케이블 커넥터를 부착하십시오.
    1. 빨간색 전선

  4. RS-422 인터페이스 커넥터를 카트리지에 삽입하고 나사를 조입니다.
    주의: 필요한 토크는 0.3 N•m (2.7 lb-in)입니다.

종단 저항 설정

RS-422/485 절연형 x 2를 사용할 때는 종단 저항 설정이 필요합니다. 다음 표를 참조하여 설정합니다.

Dip SW 꺼짐 켜짐 포트
1 일반 종단 RS-422(포트가 빨간색 전선으로 식별됨)
2 일반 종단 RS-422(포트가 빨간색 전선으로 식별되지 않음)
3 일반 종단 RS-485(포트가 빨간색 전선으로 식별됨)
4 일반 종단 RS-485(포트가 빨간색 전선으로 식별되지 않음)
