Ersatz durch RS-422
-
Entfernen Sie die Schrauben an der Schnittstelle mit einem
Ringschlüssel (5 mm).
- Trennen Sie den Schnittstellenstecker von der Kassette und das an die Platine angeschlossene Kabel.
-

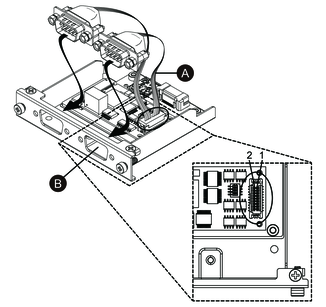

Befestigen Sie den Kabelstecker gemäß Abbildung
unten so, dass sich der rote Draht des Kabels an Position 1 befindet.
Befestigen Sie es so, dass sich der Anschluss mit dem roten Kabel
auf Seite B befindet.
HINWEIS: Bei einem RS-485-Anschluss befestigen Sie den Kabelstecker so, dass sich der rote Draht an Position 2 befindet.
-
Roter Draht
-
-
Stecken Sie den RS-422-Schnittstellenstecker in die Kassette und ziehen Sie die Schrauben
fest.
HINWEIS: Das erforderliche Anzugsdrehmoment beträgt 0,3 N•m (2,7 lb-in).
Einstellungen Abschlusswiderstand
Bei Verwendung von RS-422/485 isoliert x 2 ist eine Abschlusswiderstand-Einstellung erforderlich. Richten Sie ihn anhand der folgenden Tabelle ein.
| Dip-Schalter | AUS | EIN | Port |
|---|---|---|---|
| 1 | Normal | Abschluss | RS-422 (Anschluss mit rotem Kabel gekennzeichnet) |
| 2 | Normal | Abschluss | RS-422 (Anschluss nicht mit rotem Kabel gekennzeichnet) |
| 3 | Normal | Abschluss | RS-485 (Anschluss mit rotem Kabel gekennzeichnet) |
| 4 | Normal | Abschluss | RS-485 (Anschluss nicht mit rotem Kabel gekennzeichnet) |
