替换成 RS-422
-
使用梅花扳手 (5 mm) 拆下接口上的螺钉。
- 断开接口连接器与接口盒的连接，同时断开与板连接的电缆。
-

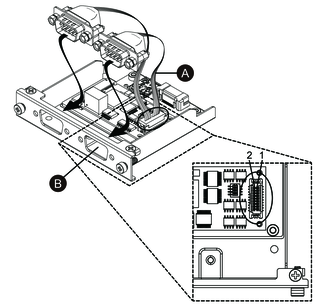

如下图所示，连接电缆连接器，使电缆的红线位于位置1。连接时使带有红线的端口位于B侧。
注: 对于RS-485连接，连接电缆连接器，使红线位于位置2。
-
红线
-
-
将RS-422接口连接器插入接口盒并拧紧螺钉。
注: 需要 0.3 N•m (2.7 lb-in) 的力矩。
终端电阻设置
使用RS-422/485隔离式 x 2时，终端电阻设置是必要的。参照下表设置。
| Dip SW | OFF | ON | 端口 |
|---|---|---|---|
| 1 | 正常 | 终端 | 用于RS-422（端口用红线标识） |
| 2 | 正常 | 终端 | 用于RS-422（端口未用红线标识） |
| 3 | 正常 | 终端 | 用于RS-485（端口用红线标识） |
| 4 | 正常 | 终端 | 用于RS-485（端口未用红线标识） |
