Remplacement par RS-422
-
Utilisez une clé polygonale (5
mm) pour retirer les vis sur l'interface.
- Débranchez le connecteur d'interface de la cartouche et débranchez également le câble connecté à la carte.
-

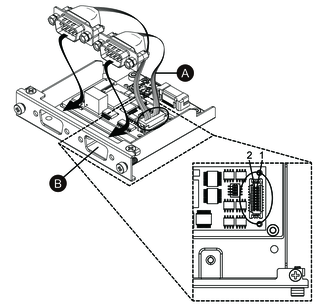

Comme illustré ci-dessous, fixez le connecteur de
câble de sorte que le fil rouge du câble est à la position
1. Fixez de sorte que le port avec le fil rouge est au côté
B.
NOTE: Pour une connexion RS-485, fixez le connecteur de câble de sorte que le fil rouge est à la position 2.
-
Fil rouge
-
-
Insérez le connecteur d'interface RS-422 dans la cartouche et serrez les vis.
NOTE: Le couple nécessaire est de 0,3 N•m (2,7 lb-in).
Paramètre de résistance terminale
Le paramètre de résistance terminale est nécessaire lors de l'utilisation du RS-422/485 isolé x 2. Configurez-la en consultant le tableau suivant.
| Commutateur Dip | Éteint | Allumé | Port |
|---|---|---|---|
| 1 | Normal | Terminaison | Pour RS-422 (port identifié par un fil rouge) |
| 2 | Normal | Terminaison | Pour RS-422 (port non identifié par un fil rouge) |
| 3 | Normal | Terminaison | Pour RS-485 (port identifié par un fil rouge) |
| 4 | Normal | Terminaison | Pour RS-485 (port non identifié par un fil rouge) |
