PS6000-MM01-JA_05

AC 電源ケーブル接続方法

AC 電源コネクター: スプリング端子台

接続端子 配線
L ライブ
N ニュートラル

AC 電源ケーブル接続方法

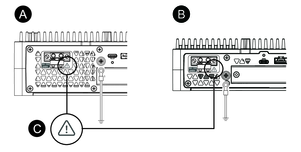

  1. 本体の PE 端子のネジを緩め、接地線を接続してネジを締めます。
    注記:
    • 適正な締め付けトルクは 1.5 N•m (13.3 lb-in) です。

    • PE 端子に正しく電線が接続されていないと、タッチが正常に応答しない場合があります。

    1. アドバンストボックス

    2. スタンダードボックス

    3. 本マークは温度定格が 75 °C (167 °F) 以上の銅芯線を使用する必要があることを示しています。

  2. 通電されていないことを確認します。
  3. 各電源ケーブルの端に棒端子を適切に圧着します。
  4. 小型のマイナスドライバーを使用して開口ボタンを押し、必要なピンの穴を開けます。
  5. 対応する電源ケーブル内の各電線を穴の奥まで差し込みます。開口ボタンを離すと穴が閉まり、固定されます。
    注記:
    • より線を使用する場合は、隣の配線と短絡しないようにしてください。

    • より線で接続する場合は、より線をはんだ付けしないでください。

    1. 電源ケーブル

    2. 黒色

    3. 白色

    4. 開口ボタン

    5. ネジ

  6. 2 つの電線を挿入した後、AC 電源コネクターを本製品の電源コネクターに挿入します。
  7. コネクターの両端のネジを締めます。
    注記: 適正な締め付けトルクは 0.5 N•m (4.4 lb-in) です。
