Anschluss des Netzkabels (Wechselstrom)
Netzanschluss: Federspann-Klemmleisten
| Verbindung | Draht |
|---|---|
| L | Spannungsführend |
| N | Neutral |
So schließen Sie das Netzkabel (Wechselstrom) an
-

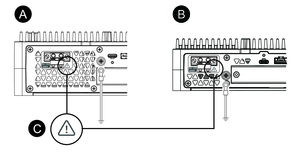

Lösen Sie die Schraube an der PE-Klemme des Produkts,
schließen Sie das Erdungskabel an, und ziehen Sie die Schraube
fest.
HINWEIS:
-
Das erforderliche Anzugsdrehmoment beträgt 1,5 N•m (13,3 lb-in).
-
Wenn sich der Draht nicht korrekt in der PE-Klemme befindet, ist die Touch-Funktion möglicherweise beeinträchtigt.
-
Advanced Box
-
Standard Box
-
Diese Markierung weist daraurf hin dass Sie Kupferdraht verwenden müssen, der für 75 °C (167 °F) oder höher ausgelegt ist.
-
- Stellen Sie sicher, dass das Stromkabel nicht an das Stromnetz angeschlossen ist.
- Crimpen Sie eine Steckerklemme richtig an das Ende der einzelnen Stromkabeldrähte.
- Drücken Sie den Öffnungsknopf mit einem kleinen, flachen Schraubenzieher, um das gewünschte Steckloch zu öffnen.
-
Führen Sie die einzelnen Kabeldrähte in ihre
jeweiligen Halterungen ein. Lassen Sie den Öffnungsknopf los,
um den Draht jeweils festzuklemmen.
HINWEIS:
-
Bei Verwendung von Litzendraht ist darauf zu achten, dass kein Kurzschluss mit benachbarten Drähten entsteht.
-
Bei Anschluss mit Litzendrähten diese nicht verlöten.
-
Netzkabel
-
Schwarz
-
Weiß
-
Öffnungsknopf
-
Schraube
-
- Wenn alle drei Netzkabeldrähte eingeführt sind, führen Sie den Netzsteckverbinder in den Netzanschluss dieses Produkts.
-
Befestigen Sie die Schrauben auf beiden Seiten des Steckerverbinders.
HINWEIS: Das erforderliche Anzugsdrehmoment beträgt 0,5 N•m (4,4 lb-in).
