Raccordement du cordon d'alimentation CA
Connecteur d'alimentation CA : Borniers à ressort
| Connexion | Fil |
|---|---|
| L | Sous tension |
| N | Neutre |
Raccordement du cordon d'alimentation CA
-

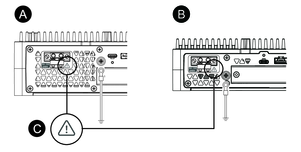

Dévissez la vie sur la borne PE du produit, branchez
le fil de mise à la terre et serrez la vis.
NOTE:
-
Le couple nécessaire est de 1,5 N•m (13,3 lb-in).
-
Si le fil n'est pas branché à la borne PE correctement, les opérations tactiles pourraient ne pas répondre de façon prévue.
-
Advanced Box
-
Standard Box
-
Cette marque indique que vous devez un fil de cuivre évalué pour une température de 75 °C (167 °F) ou supérieure.
-
- Assurez-vous que le cordon d'alimentation n'est pas branché sur l'alimentation.
- Sertissez correctement une borne à broches à l'extrémité de chaque cordon d'alimentation.
- Appuyez sur le bouton d'ouverture à l'aide d'un petit tournevis plat pour ouvrir le trou de broche désiré.
-
Insérez chaque fil du cordon d'alimentation dans
son trou correspondant. Relâchez le bouton d'ouverture afin
de pincer le fil en place.
NOTE:
-
Lors de l'utilisation d'un fil multibrin, ne le court-circuitez pas avec les fils avoisinants.
-
Lors du raccordement des fils à toron, ne les soudez pas.
-
Cordon d'alimentation
-
Noir
-
Blanc
-
Bouton d'ouverture
-
Vis
-
- Après avoir inséré les deux fils du cordon d'alimentation, insérez le connecteur d'alimentation CA dans le connecteur d'alimentation sur le produit.
-
Fixez les vis aux deux côtés du connecteur.
NOTE: Le couple nécessaire est de 0,5 N•m (4,4 lb-in).
