AC 전원 코드 연결
AC 전원 커넥터: 스프링 클램프 단자판
| 연결 | 전선 |
|---|---|
| L | 라이브 |
| N | 중립 |

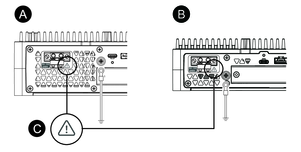

AC 전원 코드 연결 방법
-
제품 PE 단자의 나사를
풀고 접지선을 연결한
다음 나사를 조입니다.
주의:
-
필요한 토크는 1.5 N•m (13.3 lb-in)입니다.
-
전선이 PE 단자에 제대로 연결되지 않으면 터치해도 정상적으로 반응하지 않을 수 있습니다.
-
Advanced Box
-
Standard Box
-
이 표시는 반드시 75 °C(167 °F) 이상 등급의 구리선을 사용하여야 한다는 뜻입니다.
-
- 전원 코드가 전원 공급 장치에 연결되지 않았는지 확인합니다.
- 각 전원 케이블 와이어의 끝에 핀 단자를 제대로 끼워 맞춥니다.
- 작고 납작한 드라이버로 개방 버튼을 눌러 원하는 핀 구멍을 엽니다.
-
각 전원 코드 전선을
해당하는 구멍에 삽입합니다.
개방 버튼을 해제하여
전선을 제자리에 고정합니다.
주의:
-
연선을 사용할 때는 인접한 전선과 합선되지 않도록 하십시오.
-
연선으로 연결할 때는 연선을 납땜하지 마십시오.
-
전원 코드
-
검은색
-
흰색
-
개방 버튼
-
나사
-
- 두 전원 코드선을 모두 삽입한 후 AC 전원 커넥터를 이 제품의 전원 커넥터에 삽입합니다.
-
커넥터의 양쪽에
나사를 부착합니다.
주의: 필요한 토크는 0.5 N•m(4.4 lb-in)입니다.
