Conexión del cable de alimentación de CA
Conector de alimentación de CA: Bloques de terminales de resortes
| Conexión | Cable |
|---|---|
| L | Energizado |
| N | Neutro |
Cómo conectar el cable de alimentación de CA
-

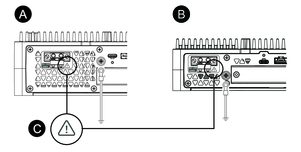

Afloje el tornillo en el terminal de puesta a tierra de
protección (PE), conecte el conductor de tierra y refuerce el
tornillo.
NOTA:
-
El par de apriete necesario es de 1,5 N•m (13,3 lb-in).
-
Si el cable no se conecta al terminal PE correctamente, es posible que la función táctil no responda normalmente.
-
Advanced Box
-
Standard Box
-
Este símbolo indica que debe usar cable de cobre clasificado para 75 °C (167 °F).
-
- Confirme que el cable de alimentación no está conectado a la fuente de alimentación.
- Asegúrese de engarzar correctamente el terminal de pines al extremo de cada uno de los hilos del cable de alimentación.
- Presione el botón de apertura usando un pequeño destornillador plano para abrir el agujero deseado.
-
Introduzca cada uno de los hilos del cable de alimentación
en el agujero correspondiente. Suelte el botón de apertura para
sujetar el hilo en el lugar.
NOTA:
-
Cuando use un cable trenzado, asegúrese de que no haga cortocircuito con cables adyacentes.
-
Cuando realice la conexión con hilos trenzados, no suelde dichos hilos.
-
Cable de alimentación
-
Negro
-
Blanco
-
Botón de apertura
-
Tornillo
-
- Después de introducir ambos hilos del cable de alimentación, introduzca el conector de alimentación de CA en el conector de alimentación de este producto.
-
Coloque los tornillos en ambos lados del conector.
NOTA: El par de apriete necesario es de 0,5 N•m (4,4 lb-in).
