Interface DIO

Connecteur d'E/S distribuées

Connecteur 38 broches (Numéro de modèle : CA7-DIOCN5-01)

Côté raccordement du câble :

Broche n°	Nom du signal	Broche n°	Nom du signal
A1	IN1	B1	IN0 (CT0)^*1
A2	IN3	B2	IN2 (CT1)^*1
A3	IN5	B3	IN4 (CT2)^*1
A4	IN7	B4	IN6 (CT3)^*1
A5	IN9	B5	IN8
A6	IN11	B6	IN10
A7	IN13	B7	IN12
A8	IN15	B8	IN14
A9	NC	B9	COM
A10	Sink : NC	B10	Sink : +24 Vcc
A10	Source : +24 Vcc	B10	Source : +24 Vcc
A11	Sink : 0 Vcc	B11	Sink : 0 Vcc
A11	Source : NC	B11	Source : 0 Vcc
A12	OUT1 (PLS1, PWM1)^*2	B12	OUT0 (PLS0, PWM0)^*2
A13	OUT3 (PLS3, PWM3)^*2	B13	OUT2 (PLS2, PWM2)^*2
A14	OUT5	B14	OUT4
A15	OUT7	B15	OUT6
A16	OUT9	B16	OUT8
A17	OUT11	B17	OUT10
A18	OUT13	B18	OUT12
A19	OUT15	B19	OUT14

*1 Les noms de signaux entre parenthèses () indiquent l'entrée de compteur utilisée.

*2 Les noms de signaux entre parenthèses () indiquent la sortie d'impulsion ou la sortie PWM utilisée.

Spécifications des entrées numériques

Bornes d’entrée		IN0...IN15
Tension nominale		24 Vcc
Tension maximale autorisée		28,8 Vcc
Type d'entrée		Entrée sink/source
Courant nominal		2,25 mA
Résistance d'entrée		10,7 kΩ
Points d'entrée		16
Lignes de commun		1
Architecture de commun		16 points/1 ligne de commun
Plage de fonctionnement	Tension ON	15...28,8 Vcc
	Tension OFF	0...5 Vcc
	Courant ON	2,25 mA
	Courant OFF	1,0 mA max.
Filtrage	Entrée normale	0,5 ms x N (N est compris entre 0 et 40)
	Compteur rapide (IN0, IN2, IN4, IN6)	Aucun, 4 μs ou 40 μs
Affichage de signal d'entrée		Pas de voyant LED
Affichage d'état		Aucun
Isolation		Oui
Connexion externe		Connecteur 38 broches (utilisé avec la section de sortie)
Longueur de câble	Entrée normale	50 m (164 ft) maximum
	Compteur rapide/Entrée de capture d'impulsions (IN0, IN2, IN4, IN6)	10 m (33 ft) maximum

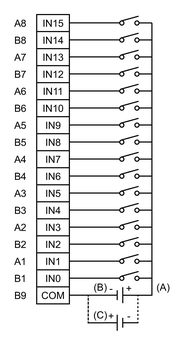

Circuit d'entrée

Alimentation externe 24 Vcc
type sink
type source

Spécifications des sorties numériques

Bornes de sortie		OUT0...OUT3	OUT4...OUT15
Tension nominale		24 Vcc
Plage de tension nominale		20,4 Vcc...28,8 Vcc
Type de sortie		PFXSTC6300TADDKE : Sortie sink PFXSTC6300TADDCE : Sortie source
Intensité de charge maximale		0,3 A/point, total 3,2 A
Intensité de charge minimale		1 mA	1 mA (sortie impulsion/PWM non disponible)
Chute de tension de sortie		1,5 Vcc ou moins
Retard de sortie	OFF à ON (avec sortie à 24 Vcc, 200 mA)	5 µs ou moins	50 µs ou moins
	ON à OFF (avec sortie à 24 Vcc, 200 mA)	5 µs ou moins	50 µs ou moins
Type de sortie		Sortie transistor
Lignes de commun		2
Architecture de commun		8 points/1 ligne de commun x 2
Connexion externe		Connecteur 38 broches (utilisé avec la section d'entrée)
Type de protection de sortie		Sortie sans protection
Points de sortie		16
Affichage de signal de sortie		Pas de voyant LED
Affichage d'état		Aucun
Isolation		Oui
Alimentation externe		Pour le signal : 24 Vcc
Longueur de câble	Sortie normale	150 m (492 ft) maximum
	Impulsion/Sortie PWM	5 m (16 ft) maximum

Circuit de sortie : type sink

Alimentation externe 24 Vcc
type sink
Résistance factice^*1

*1 (Exemple) Si le courant de sortie est de 24 Vcc 50 mA, le retard de sortie (OFF à ON) est de 1,5 μs. Si une plus grande réactivité est requise ou si la charge est légère, installez une résistance factice externe pour augmenter la quantité de courant.

NOTE: Les bornes de sortie ne sont pas protégées électriquement. Un court-circuit ou une mauvaise connexion du câblage de sortie peut provoquer la défaillance des appareils externes et de ce produit. S'il y a un risque que le courant dépasse le calibre de sortie, connectez un fusible approprié à chaque borne de sortie.

Circuit de sortie : type source

Alimentation externe 24 Vcc
type source
Résistance factice^*1

Spécifications compteur rapide/Entrée de capture d'impulsions

L'entrée DIO standard peut être utilisée comme compteur rapide ou entrée d'acquisition d'impulsions. Pour plus d'informations, consultez le manuel de votre logiciel d'édition d'écrans.

Compteur rapide

Entrée	Collecteur ouvert 24 Vcc
Entrée	Monophasé (4 points)	2 phases (1 point ou 2 points)
Points d'entrée	CT0 (IN0), CT1 (IN2), CT2 (IN4), CT3 (IN6)	CT0 (IN0), CT1 (IN2) (utilisé comme paire) CT0 : Phase A, CT1 : Phase B CT2 (IN4), CT3 (IN6) (utilisé comme paire) CT2 : Phase A, CT3 : Phase B
Largeur d'impulsion minimale (entrée d'impulsion)
Vitesse de comptage (montée, descente)	t = 1 µs ou moins (100 kpps)
Phase	1 phase	Différentiel de phase à 90 degrés signal 2 phases 1 phase+ signal directionnel
Fréquence de comptage à haute vitesse	100 kpps	50 kpps
Désignation de front de comptage	Disponible	Non disponible
Registre de comptage	Compteur 32 bits montant/descendant
Changement de mode de compteur	Par logiciel
Réglage de limite supérieure/inférieure	Non disponible
Précharge - présonde	Disponible
Entrée de marqueur (effacement de valeur de compteur)	Aucun	IN3, IN7

Entrée de capture d'impulsion

Entrée	Collecteur ouvert 24 Vcc
Points d'entrée	IN0, IN2, IN4, IN6
Largeur d'impulsion minimale (entrée d'impulsion)	Largeur du signal d'entrée ON t = 5 µs ou plus

Caractéristiques de sortie impulsion/PWM

La sortie standard DIO peut être utilisée comme sortie à impulsions ou PWM. Pour plus d'informations, consultez le manuel de votre logiciel d'édition d'écrans.

Sortie d'impulsion

Points de sortie	4
Méthode de sortie	PLS0...PLS3 (OUT0...OUT3)^*1
Tension de charge	24 Vcc
Intensité de charge maximale	50 mA/1 point
Intensité de charge minimale	1 mA
Fréquence de sortie maximum	Jusqu'à 65 kHz/1 point^*1
Vitesse d'accélération/ décélération d'impulsion	Disponible
Facteur cyclique ON	50 % ±10 % (à 65 kHz)^*2

*1 Défini avec le logiciel.

*2 L'erreur de facteur cyclique ON (10 %) est réduite si la fréquence de sortie est basse.

Sortie PWM

Points de sortie	4
Méthode de sortie	PWM0...PWM3 (OUT0...OUT3)^*1
Tension de charge	24 Vcc
Intensité de charge maximale	50 mA/1 point
Intensité de charge minimale	1 mA
Fréquence de sortie maximum	Jusqu'à 65 kHz/1 point^*1
Facteur cyclique ON	19...81 % (à 65 kHz)^*2
