USB 클램프 Type A (1 포트)

서문

USB 장치를 사용할 경우 USB 케이블 클램프를 USB 인터페이스에 부착하여 USB 케이블이 분리되는 것을 방지합니다.

위험
폭발 가능성
  • 전원, 입력 및 출력(I/O) 배선이 Class I, Division 2 배선 방법에 따라 되어 있는지 확인하십시오.
  • 모든 구성 요소를 대체하면 Class I, Division 2에 대한 적합성이 저하 될 수 있습니다.
  • 회로가 작동 중이거나 해당 구역에 인화성 농축물이 없다는 것이 확인되지 않는 경우 장비를 분리하지 마십시오.
  • 이 제품에서 커넥터를 연결하거나 분리하기 전에 전원을 차단하십시오.
  • 전원, 통신 및 부속품 연결부가 포트를 과도하게 압박하지 않게 하십시오. 이러한 결정을 할 때는 해당 환경의 진동을 고려하십시오.
  • 전원, 통신 및 외장 부속품 케이블을 패널 또는 캐비넷에 단단히 연결합니다.
  • 시중에서 판매하는 USB 케이블만 사용하십시오.
  • 비발화성 USB 구성만 사용하십시오.
  • Class I, Division 2, Group A, B, C, D 위험 장소에서 사용하기에 적합합니다.
  • USB 인터페이스를 사용하기 전에 USB 케이블에 USB 케이블 클램프가 부착되어 있는지 확인하십시오.
이러한 지침을 따르지 않을 경우 심각한 부상 또는 사망으로 이어질 수 있습니다.

USB 클램프 Type A 부착(1 포트)

주의: 손가락을 조심하십시오. 클립 모서리가 날카롭습니다.

단계

동작

1

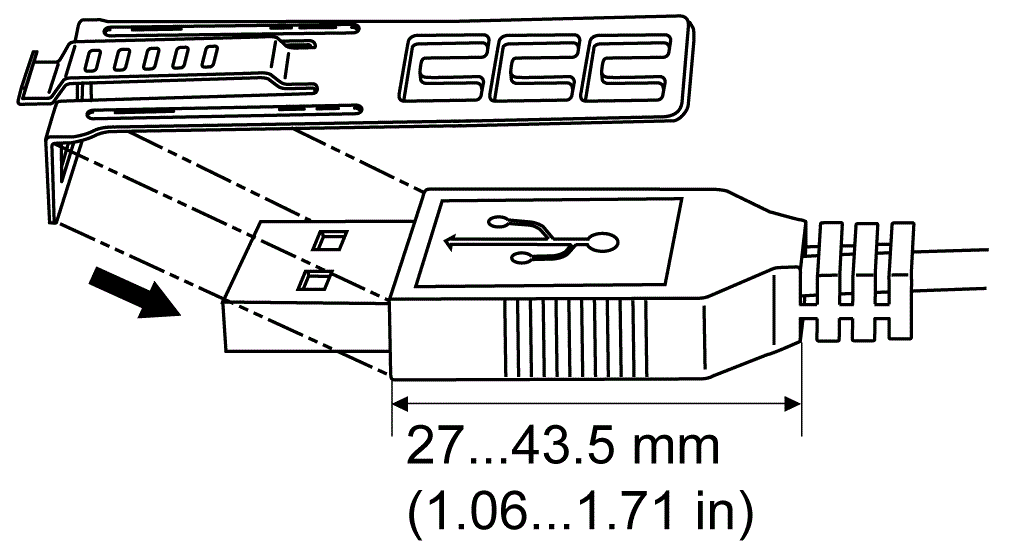

클립을 USB 표시 커넥터 셸에 서로 겹치도록 장착합니다. 클립이 USB 커넥터의 27 ~ 43.5 mm (1.06 ~ 1.71 in) 길이와 일치합니다.

주의: USB1과 USB2 양쪽에 가해지는 케이블의 응력을 줄이기 위해 클램프를 설치할 때에는 USB1의 경우 USB 표시가 있는 측면의 클립 위에 설치하고, USB2의 경우 USB 표시가 없는 측면에 설치합니다. 타이가 다른 쪽을 방해하지 않는지 확인하십시오.

2

클립과 USB 케이블 커넥터 셸을 정렬합니다. 클립이 부착되는 구멍의 위치를 조정합니다. 안정성을 보장하기 위해 커넥터 셸의 바닥부와 가장 가까운 클립 구멍 위치를 선택합니다.

3

그림과 같이 타이를 클립 구멍으로 통과시킵니다. 다음으로 타이를 돌려 헤드를 관통시켜 USB 케이블이 타이 루프의 중앙을 관통할 수 있도록 합니다. 이제 클립이 USB 케이블에 부착되었습니다.

주의:

  • 헤드의 방향을 사전에 점검하십시오. USB 케이블이 타이 루프의 중앙을 통과하는지, 타이가 헤드를 관통할 수 있는지 확인하십시오.

  • 제공된 타이를 PFXZCBCLUSA1(Pro-face)로 대체하거나, 시중에서 판매하는 폭 4.8 mm (0.19 in) 및 두께 1.3 mm (0.05 in)의 다른 타이로 대체할 수 있습니다.

4

클립에 그립을 압착할 때에는 단계 3의 케이블을 USB 호스트 인터페이스에 끝까지 삽입합니다. 클립 탭이 이 제품에 부착된 USB 케이블에 단단히 고정되었는지 확인하십시오.

USB 케이블 클램프 Type A 제거(1 포트)

클립의 그립 부분을 밀면서 USB 케이블을 제거합니다.
