PCI/PCIe カード取り付け

PCI/PCIe スロット付きのアドバンストボックスを使用する場合、市販の PCI アドオン カード、または PCI Express アドオン カード (PCI/PCIe カード) を取り付けることができます。PCI/PCIe カードは、以下の構成で取り付けることができます。

  スロット 1 スロット 2
PCI x 1 + PCIe x 1 PCI PCIe
PCIe x 2 PCIe1 PCIe2
PCI x 2 PCI1 PCI2
注記: PCI/PCIe カードの総消費電力は、カードを 1 枚装着でも 2 枚装着でも最大 12 W です。

PCI/PCIe カード寸法

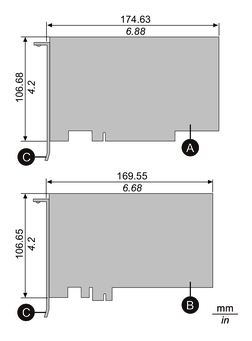

取り付け可能な PCI/PCIe カードの最大サイズは以下のとおりです。

  1. PCI アドオンカード (ショート)

  2. PCI Express アドオンカード (ハーフ)

  3. 入出力ブラケット

取り付け手順

危険
感電、爆発、閃光アークの危険性
  • システムのカバーまたは部品を取り外す前、および付属品、ハードウェア、またはケーブルの取り付け/取り外しの前に、装置のすべての電源を外してください。
  • 本製品および電源供給元の両方から電源ケーブルを外してください。
  • 電源オフの確認の際は、必ず正しい定格の電圧検出装置を使用し、電源が供給されていないことを確認してください。
  • 本製品に電源を入れる前に、システム内のすべてのカバーおよび部品を取り付けて固定してください。
  • 本製品を使用する際には、必ず指定の電圧をご使用ください。DC モデルは 24 Vdc、AC モデルは 100 ~ 240 Vac の電源を使用するように設計されています。電源を入れる前に、デバイスに DC 電源と AC 電源のいずれが供給されているかを常に確認してください。
上記の指示に従わないと、死亡または重傷を負うことになります。
注記
静電気放電
カバーを取り外す前に、静電気放電に対する十分な保護対策を行ってください。
上記の指示に従わないと、機器の損傷を負う可能性があります。
注記
エンクロージャーの破損
指定以上のトルクをかけないでください。
上記の指示に従わないと、機器の損傷を負う可能性があります。
  1. ボックスモジュールの電源を遮断します。
  2. 筐体または接地接続 (電源以外) に触れて、作業者の身体に蓄積された静電気を放電します。
  3. PCI/PCIe スロットカバーのネジ (4 個) を取り外します。
  4. カバー上部の矢印の方向にスライドさせて取り外します。
  5. インターフェイスカバーのネジを外し、カバーを取り外します。
  6. PCI/PCIe カードを挿入し、手順 5 で取り外したネジでカードを固定します。
    注記: 適正な締め付けトルクは 0.3 N•m (2.7 lb-in) です。
    1. PCI/PCIe カード

  7. PCI/PCIe スロットカバーを取り付け、ネジを締めます。
    注記: 適正な締め付けトルクは 0.3 N•m (2.7 lb-in) です。
