Installation de la carte PCI/PCIe

Lors de l'utilisation de l'équipement Advanced Box avec modules PCI/PCIe, vous pouvez installer des cartes PCI complémentaires ou des cartes PCI Express complémentaires (cartes PCI/PCIe). Vous pouvez installer des cartes PCI/PCIe selon la configuration suivante.

	Module 1	Module 2
PCI x 1 + PCIe x 1	PCI	PCIe
PCIe x 2	PCIe1	PCIe2
PCI x 2	PCI1	PCI2

NOTE: La consommation d'énergie total des cartes PCI/PCIe peut-être s'élever à 12 W, peu importe si une ou deux cartes sont installées.

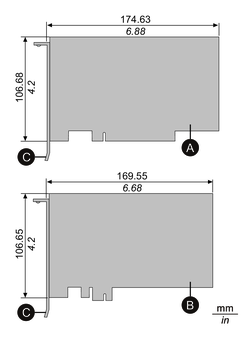

Dimensions de la carte PCI/PCIe

La taille maximale des cartes PCI/PCIe pouvant être installées est la suivante.

Carte PCI complémentaire (courte longueur)
Carte PCI Express complémentaire (demi-longueur)
Support E/S

Procédure d'installation

DANGER
RISQUE DE CHOC ELECTRIQUE, D'EXPLOSION OU D'ARC ELECTRIQUE Débranchez toutes les sources d'alimentation de l'appareil avant de retirer tout capot ou élément du système, et avant d'installer ou de retirer tout accessoire, élément matériel ou câble. Débranchez le câble d'alimentation du produit et de l'alimentation. Utilisez toujours un dispositif de mesure de la tension correctement calibré afin de vous assurer que l'unité est hors tension, lorsqu'il est indiqué. Replacez et fixez tous les capots et éléments du système avant de mettre le produit sous tension. Utilisez uniquement la tension spécifiée pour alimenter le produit. Le modèle CC est conçu pour une utilisation avec une alimentation 24 Vcc et le modèle CA est conçu pour une utilisation avec une alimentation de 100 à 240 Vca. Vérifiez toujours si votre équipement est une unité CA ou CC avant de le mettre sous tension. Le non-respect de ces instructions provoquera la mort ou des blessures graves.

DANGER

RISQUE DE CHOC ELECTRIQUE, D'EXPLOSION OU D'ARC ELECTRIQUE

Débranchez toutes les sources d'alimentation de l'appareil avant de retirer tout capot ou élément du système, et avant d'installer ou de retirer tout accessoire, élément matériel ou câble.
Débranchez le câble d'alimentation du produit et de l'alimentation.
Utilisez toujours un dispositif de mesure de la tension correctement calibré afin de vous assurer que l'unité est hors tension, lorsqu'il est indiqué.
Replacez et fixez tous les capots et éléments du système avant de mettre le produit sous tension.
Utilisez uniquement la tension spécifiée pour alimenter le produit. Le modèle CC est conçu pour une utilisation avec une alimentation 24 Vcc et le modèle CA est conçu pour une utilisation avec une alimentation de 100 à 240 Vca. Vérifiez toujours si votre équipement est une unité CA ou CC avant de le mettre sous tension.

Le non-respect de ces instructions provoquera la mort ou des blessures graves.

AVIS
DÉCHARGE ÉLECTROSTATIQUE Prenez les mesures de protection nécessaires contre les décharges électrostatiques avant de tenter de retirer le couvercle. Le non-respect de ces instructions peut provoquer des dommages matériels.

AVIS
ENVELOPPE CASSÉE N'exercez pas un couple supérieur à celui indiqué. Le non-respect de ces instructions peut provoquer des dommages matériels.

Coupez l'alimentation du Box Module.
Touchez le boîtier ou la connexion de masse (non pas l'alimentation) pour décharger toute charge électrostatique de votre corps.
Retirez les vis (4 pièces) du capot du module PCI/PCIe.
Glissez le capot dans le sens de la flèche en haut du capot, puis retirez-le.
Retirez la vis du capot de l'interface, puis retirez le capot.
Insérez la carte PCI/PCIe et serrez la carte avec la vis retirée à l'étape 5.
NOTE: Le couple nécessaire est de 0,3 N•m (2,7 lb-in).
1. Carte PCI/PCIe
Replacez le capot du module PCI/PCIe et serrez les vis.

NOTE: Le couple nécessaire est de 0,3 N•m (2,7 lb-in).
