PS6000 시리즈 Windows 10용 Advanced 및 Standard Box/Model – 사용자 가이드 PDF
PS6000-MM01-KO.07

PCI/PCIe 카드 설치

PCI/PCIe 슬롯이 부착된 Advanced Box를 사용하는 경우 시판되는 PCI 추가 기능 카드나 PCI Express 추가 기능 카드(PCI/PCIe 카드)를 설치할 수 있습니다. PCI/PCIe 카드를 다음 구성으로 설치할 수 있습니다.

  슬롯 1 슬롯 2
PCI x 1 + PCIe x 1 PCI PCIe
PCIe x 2 PCIe1 PCIe2
PCI x 2 PCI1 PCI2
주의: PCI/PCIe 카드의 총 전력 소모량은 하나 또는 두 개의 카드 설치 여부와 관계없이 최대 12 W 가 될 수 있습니다.

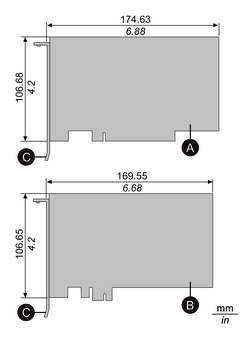

PCI/PCIe 카드 치수

설치할 수 있는 PCI/PCIe 카드의 최대 크기는 다음과 같습니다.

  1. PCI 추가 기능 카드(짧은 길이)

  2. PCI Express 추가 기능 카드(절반 길이)

  3. I/O 브래킷

설치 절차

위험
감전, 폭발 또는 아크 플래시 위험성
  • 시스템에서 커버 또는 부재를 제거하기 전이나, 부속품, 하드웨어 또는 케이블을 설치하거나 제거하기 전에는 장치에서 모든 전원을 차단하십시오.
  • 제품을 설치하거나 제거하기 전에 이 제품과 전원 공급 장치 모두에서 전원 케이블을 분리하십시오.
  • 지정된 위치와 시점에서 전원이 꺼지는지 확인하려면 항상 적절한 정격 전압 감지 장치를 사용하십시오.
  • 이 제품에 전원을 공급하기 전에 시스템의 모든 커버 또는 요소를 다시 장착하고 고정하십시오.
  • 이 제품을 작동할 때는 지정된 전압만 사용하십시오. DC 모델은 24 Vdc를 사용하도록 설계되었고 AC 모델은 100 ~ 240 Vac를 사용하도록 설계되었습니다. 전원을 공급하기 전에 항상 사용자의 장치가 DC 또는 AC 전원을 공급받는지 확인하십시오.
이러한 지침을 따르지 않을 경우 심각한 부상 또는 사망으로 이어질 수 있습니다.
주의 사항
정전기 방전
커버를 제거하려고 하기 전에 정전기 방전 방지에 필요한 보호 조치를 취하십시오.
이러한 지침을 따르지 않을 경우 장비 손상이 초래될 수 있습니다.
주의 사항
인클로저 파손
명시된 정도 이상의 토크를 가하지 마십시오.
이러한 지침을 따르지 않을 경우 장비 손상이 초래될 수 있습니다.
  1. 박스 모듈에서 전원 공급 장치를 분리합니다.
  2. 하우징이나 접지 접속부(전원 공급 장치가 아님)를 만져 신체에서 발생할 수 있는 정전하를 방전시킵니다.
  3. PCI/PCIe 슬롯 커버의 나사(4개)를 분리합니다.
  4. 커버를 커버 위에 표시된 화살표 방향으로 밀어 분리합니다.
  5. 인터페이스 커버에서 나사를 분리한 다음 커버를 제거합니다.
  6. PCI/PCIe 카드를 삽입하고 5단계에서 나사를 분리한 상태로 카드를 고정합니다.
    주의: 필요한 토크는 0.3 N•m (2.7 lb-in)입니다.

    1. PCI/PCIe 카드

  7. PCI/PCIe 슬롯 커버를 제자리에 다시 놓고 나사를 조입니다.
    주의: 필요한 토크는 0.3 N•m (2.7 lb-in)입니다.
