PCI/PCIe 卡安装
使用附有 PCI/PCIe 插槽的高级主机模块时，可以安装市售的 PCI 附加卡或 PCI Express 附加卡 (PCI/PCIe 卡)。可使用以下配置安装PCI/PCIe卡。
| 插槽 1 | 插槽 2 | |
|---|---|---|
| PCI x 1 + PCIe x 1 | PCI | PCIe |
| PCIe x 2 | PCIe1 | PCIe2 |
| PCI x 2 | PCI1 | PCI2 |
注: PCI/PCIe卡的总功耗最高可达12 W，无论是安装了一个还是两个卡。
PCI/PCIe 卡尺寸

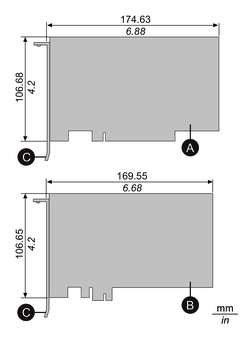

可安装的 PCI/PCIe 卡的最大尺寸如下。
-
PCI 附加卡 (短长度)
-
PCI Express 附加卡 (半长)
-
I/O 支架
安装过程
 危险 |
|---|
|
电击、爆炸或电弧危险
未按说明操作将导致人身伤亡等严重后果。
|
| 注意 |
|---|
|
静电释放
拆卸护盖前，请采取必要的防静电措施。
不遵循上述说明可能导致设备损坏。
|
| 注意 |
|---|
|
外围破裂
施加的扭矩请勿超过规定值。
不遵循上述说明可能导致设备损坏。
|
- 切断主机模块的电源。
- 触摸机罩或接地点（不是电源）将身上的静电放掉。
-
卸下PCI/PCIe插槽盖的螺钉（4个）。
-
按盖顶部的箭头方向滑动盖，然后将其拆下。
-
从接口盖上卸下螺钉，然后卸下接口盖。
- 插入PCI/PCIe卡，并用步骤5中卸下的螺钉将卡固定。
- 装回PCI/PCIe插槽盖并拧紧螺钉。
