PS6000 시리즈 Windows 10용 Advanced 및 Standard Box/Model – 사용자 가이드 PDF
PS6000-MM01-KO.07

M.2 SSD 설치

다음은 M.2 SSD 카드 설치 방법을 설명하는 내용입니다. M.2 SSD 카드의 크기는 2242형에 맞습니다. M.2 SSD가 Disk 0이 됩니다.

M.2 SSD 설치 시 옵션 M.2 냉각 키트가 필요합니다. 구매 후 다음 단계를 따라 설치하십시오.

Advanced Box용 M.2 냉각 키트: PFXYP6HSM2A*1
Standard Box용 M.2 냉각 키트: PFXYP6HSM2S

*1 FAN 키트가 있는 Advanced Box를 사용하는 경우 M.2 냉각 키트가 필요하지 않습니다.

M.2 냉각 키트 패키지 내용물

Advanced Box용:

Standard Box용:

  1. 방열판 패드(하단용)

  2. 방열판 패드(상단용)

  3. 방열판

  4. 방열판용 나사

위험
감전, 폭발 또는 아크 플래시 위험성
  • 시스템에서 커버 또는 부재를 제거하기 전이나, 부속품, 하드웨어 또는 케이블을 설치하거나 제거하기 전에는 장치에서 모든 전원을 차단하십시오.
  • 제품을 설치하거나 제거하기 전에 이 제품과 전원 공급 장치 모두에서 전원 케이블을 분리하십시오.
  • 지정된 위치와 시점에서 전원이 꺼지는지 확인하려면 항상 적절한 정격 전압 감지 장치를 사용하십시오.
  • 이 제품에 전원을 공급하기 전에 시스템의 모든 커버 또는 요소를 다시 장착하고 고정하십시오.
  • 이 제품을 작동할 때는 지정된 전압만 사용하십시오. DC 모델은 24 Vdc를 사용하도록 설계되었고 AC 모델은 100 ~ 240 Vac를 사용하도록 설계되었습니다. 전원을 공급하기 전에 항상 사용자의 장치가 DC 또는 AC 전원을 공급받는지 확인하십시오.
이러한 지침을 따르지 않을 경우 심각한 부상 또는 사망으로 이어질 수 있습니다.
주의
저장 장치 손상 및 데이터 손실
  • 설치된 저장 장치를 접촉하기 전에 모든 전원을 차단하십시오.
  • 이 제품에는 당사의 옵션 저장 장치만 사용하십시오.
  • 데이터를 반드시 정기 백업하십시오.
  • 저장 장치를 삽입하기 전에 방향이 올바른지 확인하십시오.
  • 저장 장치를 구부리거나, 떨어뜨리거나, 가격하지 마십시오.
  • 저장 장치나 그것의 커넥터를 만지지 마십시오.
  • 저장 장치를 분해하거나 개조하지 마십시오.
  • 저장 장치를 건조한 상태로 유지하십시오.
이러한 지침을 따르지 않을 경우 부상 또는 장비 손상이 초래될 수 있습니다.
주의 사항
정전기 방전
커버를 제거하려고 하기 전에 정전기 방전 방지에 필요한 보호 조치를 취하십시오.
이러한 지침을 따르지 않을 경우 장비 손상이 초래될 수 있습니다.
주의 사항
인클로저 파손
명시된 정도 이상의 토크를 가하지 마십시오.
이러한 지침을 따르지 않을 경우 장비 손상이 초래될 수 있습니다.
  1. 박스 모듈에서 전원 공급 장치를 분리합니다.
  2. 하우징이나 접지 접속부(전원 공급 장치가 아님)를 만져 신체에서 발생할 수 있는 정전하를 방전시킵니다.

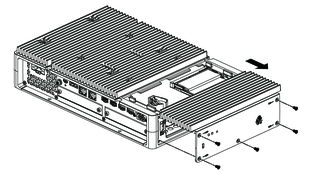

  3. 유지 관리 해치 커버의 나사 5개를 풀고 커버를 밀어서 분리합니다.

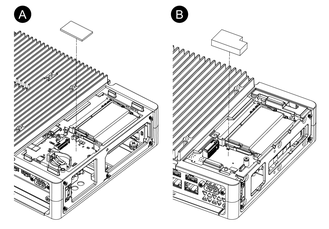

  4. 하단 방열판 패드를 밑면의 보호 필름을 벗겨내어 M.2 SSD 카드 설치 영역에 놓습니다. 방열판 패드의 윗면에서도 보호 필름을 벗겨냅니다. FAN 키트가 있는 Advanced Box를 사용할 때는 이 단계가 필요하지 않습니다.

    1. Advanced Box

    2. Standard Box

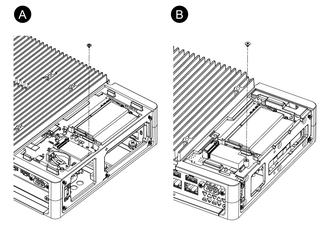

  5. 제품의 M.2 SSD 카드 설치 영역에서 나사를 분리합니다.
    주의: 드라이버 #1 사용을 권합니다.

    1. Advanced Box

    2. Standard Box

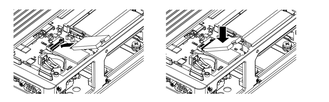

  6. 아래 그림과 같이 M.2 SSD 카드를 대각선으로 삽입한 다음 위에서 밀어 넣습니다.
  7. 5단계에서 나사를 분리한 상태로 M.2 SSD 카드를 고정합니다.
    주의:

    • 드라이버 #1 사용을 권합니다.

    • 필요한 토크는 0.2 N•m (1.77 lb-in)입니다.

  8. 상단 방열판 패드를 밑면의 보호 필름을 벗겨내어 M.2 SSD 카드 위에 놓습니다. 방열판 패드의 윗면에서도 보호 필름을 벗겨냅니다. FAN 키트가 있는 Advanced Box를 사용할 때는 이 단계가 필요하지 않습니다.

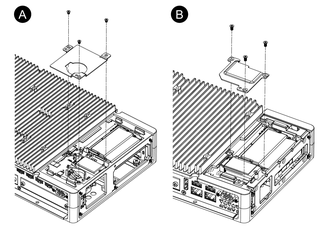

  9. 방열판을 넣고 나사로 부착합니다.
    FAN 키트가 있는 Advanced Box를 사용할 때는 이 단계가 필요하지 않습니다.
    주의: 필요한 토크는 0.3 N•m (2.7 lb-in)입니다.

    1. Advanced Box

    2. Standard Box

  10. 유지 관리 해치 커버를 제자리에 다시 놓고 나사를 조입니다.
    주의: 필요한 토크는 0.3 N•m (2.7 lb-in)입니다.
