PS6000-Serie – Benutzerhandbuch PDF
PS6000-MM01-DE_05

M.2 SSD-Installation

Im Folgenden wird beschrieben, wie Sie die M.2 SSD-Karte installieren. Die Größe der M.2 SSD-Karte entspricht Typ 2242. M.2 SSD wird zu Disk 0.

Bei der Installation der M.2 SSD ist das optionale M.2-Kühlkit erforderlich. Beachten Sie beim Kauf und bei der Installation folgende Schritte:

M.2 Kühlkit für Advanced Box: PFXYP6HSM2A *1
M.2 Kühlkit für Standard Box: PFXYP6HSM2S

*1 Bei Verwendung des Lüftersatz für die Advanced Box ist der M.2 Kühlkit nicht erforderlich.

Lieferumfang des M.2 Kühlkits

Advanced Box:

Standard Box:

  1. Kühlkörper-Pad (für unten)

  2. Kühlkörper-Pad (für oben)

  3. Kühlkörper

  4. Schrauben für Kühlkörper

GEFAHR
GEFAHR VON ELEKTRISCHEM SCHLAG, EXPLOSION ODER LICHTBOGEN
  • Unterbrechen Sie die gesamte Spannungsversorgung zum Gerät, bevor Sie Abdeckungen oder Komponenten des Systems entnehmen und Zubehör, Hardware oder Kabel installieren bzw. entfernen.
  • Trennen Sie das Stromkabel sowohl vom Produkt als auch von der Stromversorgung.
  • Verwenden Sie für die Prüfung vorhandener Spannung, wann immer es angezeigt ist, stets einen Spannungsfühler mit zutreffender Bemessungsspannung.
  • Montieren und befestigen Sie alle Abdeckungen oder Komponenten des Systems, bevor Sie dieses Produkt an das Netz anschließen und einschalten.
  • Betreiben Sie dieses Produkt nur mit der angegebenen Spannung. Das Gleichstrommodell ist für die Verwendung von 24 VDC ausgelegt, und das Wechselstrommodell für die Verwendung von 100 bis 240 VAC. Prüfen Sie stets, ob Ihr Gerät für Gleich- oder Wechselstrombetrieb ausgelegt ist, bevor Sie es anschließen und einschalten.
Die Nichtbeachtung dieser Anweisungen führt zu Tod oder schweren Verletzungen.
VORSICHT
SCHADEN AM SPEICHERMEDIUM UND DATENVERLUST
  • Trennen Sie die Stromversorgung, bevor Sie den Kontakt zu einem installierten Speichergerät herstellen.
  • Verwenden Sie für dieses Produkt nur unsere optionalen Speichergeräte.
  • Die Daten sollten regelmäßig gesichert werden, da die Lebensdauer von Speichergeräten begrenzt ist und es jederzeit zum unerwarteten Datenverlust kommen kann.
  • Vergewissern Sie sich vor dem Einsetzen, dass das Speichergerät korrekt ausgerichtet ist.
  • Achten Sie darauf, dass das Speichergerät keinen Biegungen oder Schlägen ausgesetzt ist und nicht fallengelassen wird.
  • Fassen Sie nicht in das Speichergerät oder an seine Anschlüsse.
  • Zerlegen oder verändern Sie das Speichergerät nicht.
  • Halten Sie das Speichergerät trocken.
Die Nichtbeachtung dieser Anweisungen kann Verletzungen oder Sachschäden zur Folge haben.
HINWEIS
ELEKTROSTATISCHE ENTLADUNG
Treffen Sie die erforderlichen Schutzmaßnahmen gegen elektrostatische Entladung, bevor Sie versuchen, die Abdeckung zu entfernen.
Die Nichtbeachtung dieser Anweisungen kann Sachschäden zur Folge haben.
HINWEIS
BESCHÄDIGTES GEHÄUSE
Üben Sie nicht mehr Drehmoment als angegeben aus.
Die Nichtbeachtung dieser Anweisungen kann Sachschäden zur Folge haben.
  1. Trennen Sie die Netzversorgung vom Box-Modul.
  2. Berühren Sie das Gehäuse oder den Erdungsanschluss (nicht die Netzversorgung), um eine elektrostatische Entladung von Ihrem Körper durchzuführen.

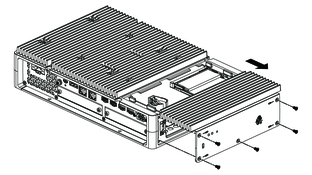

  3. Entfernen Sie die 5 Schrauben der Abdeckung des Wartungsfachs, und schieben Sie die Abdeckung ab.

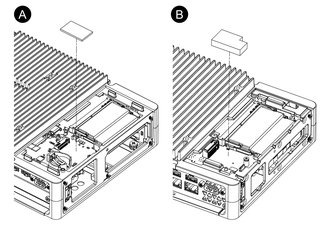

  4. Ziehen Sie die Schutzfolie von der Unterseite des unteren Kühlkörperpads ab, und legen Sie sie in den Installationsbereich der M.2 SSD-Karte. Ziehen Sie auch die Schutzfolie von der Oberseite des Kühlkörperkissens ab. Bei Verwendung der Advanced Box mit dem Lüftersatz ist dieser Schritt nicht erforderlich.

    1. Advanced Box

    2. Standard Box

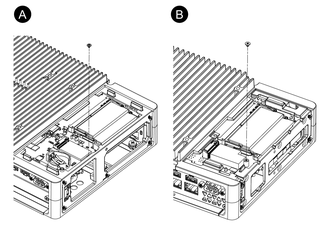

  5. Entfernen Sie die Schraube aus dem Installationsbereich der M.2 SSD-Karte am Produkt.
    HINWEIS: Es wird die Verwendung eines Kreuzschlitzschraubendrehers Nr. 1 empfohlen.

    1. Advanced Box

    2. Standard Box

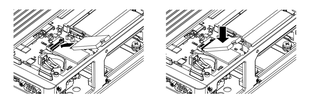

  6. Setzen Sie die M.2 SSD-Karte gemäß Abbildung unten diagonal ein, und drücken Sie dann von oben.
  7. Befestigen Sie die M.2 SSD-Karte mit der in Schritt 5 entfernten Schraube.
    HINWEIS:

    • Es wird die Verwendung eines Kreuzschlitzschraubendrehers Nr. 1 empfohlen.

    • Das erforderliche Anzugsdrehmoment beträgt 0,2 N•m (1,77 lb-in).

  8. Ziehen Sie die Schutzfolie von der Unterseite des oberen Kühlkörperpads ab, und legen Sie sie auf die M.2 SSD-Karte. Ziehen Sie auch die Schutzfolie von der Oberseite des Kühlkörperkissens ab. Bei Verwendung der Advanced Box mit dem Lüftersatz ist dieser Schritt nicht erforderlich.

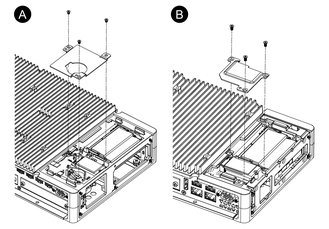

  9. Legen Sie den Kühlkörper ein, und befestigen Sie ihn mit Schrauben.
    Bei Verwendung der Advanced Box mit dem Lüftersatz ist dieser Schritt nicht erforderlich.
    HINWEIS: Das erforderliche Anzugsdrehmoment beträgt 0,3 N•m (2,7 lb-in).

    1. Advanced Box

    2. Standard Box

  10. Bringen Sie die Abdeckung des Wartungsfachs wieder an, und ziehen Sie die Schrauben fest.
    HINWEIS: Das erforderliche Anzugsdrehmoment beträgt 0,3 N•m (2,7 lb-in).
