M.2 SSD 安装

下面介绍如何安装M.2 SSD卡。M.2 SSD 卡的尺寸与类型 2242 相符。M.2 SSD 成为 Disk 0。

安装M.2 SSD时，需要可选的M.2冷却套件。使用以下步骤购买和安装。

用于高级主机模块的 M.2 冷却套件：PFXYP6HSM2A ^*1
用于标准主机模块的 M.2 冷却套件：PFXYP6HSM2S

^*1 如果使用带有风扇套件的高级主机模块，不需要 M.2 冷却套件。

M.2 冷却套件装箱物品

高级主机模块:

标准主机模块:

危险
电击、爆炸或电弧危险在安装或卸载各种附件、硬件或者电缆之前或移除系统的任何护盖或元器件前，请先断开电源。从本产品和电源上拔下电源线的插头。始终按照指示使用合适的额定电压传感器确认所有电源已关闭。装回并固定好系统的所有护盖或元件之后再给产品供电。操作本产品时，只使用指定的电压。直流型号设计使用24 Vdc，交流型号设计使用100到240 Vac。在供电之前，务必检查您的装置是直流还是交流供电。未按说明操作将导致人身伤亡等严重后果。

危险

电击、爆炸或电弧危险

未按说明操作将导致人身伤亡等严重后果。

小心
存储设备损坏和数据丢失在与已安装的存储设备进行任何接触之前，请断开所有电源。仅使用本产品的可选存储设备。务必定期备份数据，因为存储设备有一定的使用寿命，并且随时可能发生意外数据丢失。插入前请确认存储设备的方向正确。请勿弯曲、跌落或撞击存储设备。请勿触摸存储设备内部或其接口。请勿拆解或改装存储设备。使存储设备保持干燥。不遵循上述说明可能导致人身伤害或设备损坏。

小心

存储设备损坏和数据丢失

不遵循上述说明可能导致人身伤害或设备损坏。

注意
静电释放拆卸护盖前，请采取必要的防静电措施。不遵循上述说明可能导致设备损坏。

注意
外围破裂施加的扭矩请勿超过规定值。不遵循上述说明可能导致设备损坏。

切断主机模块的电源。
触摸机罩或接地点（不是电源）将身上的静电放掉。

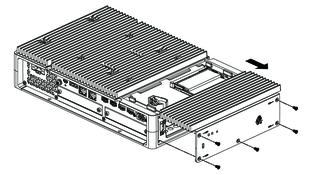

卸下检修舱盖的5个螺钉，滑动舱盖将其卸下。

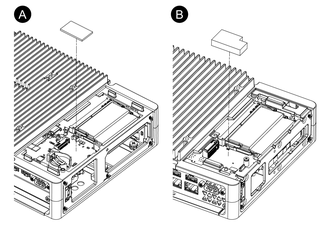

剥离底部散热器垫下面的保护膜，然后将其放置在 M.2 SSD 卡安装区域中。同时剥离散热器垫上表面的保护膜。如果使用带有风扇套件的高级主机模块，不需要此步骤。
1. 高级主机
2. 标准主机模块

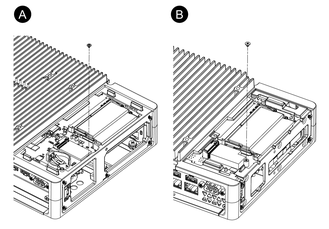

卸下产品上M.2 SSD卡安装区域的螺钉。
注: 建议使用1号十字螺丝刀。
1. 高级主机
2. 标准主机模块

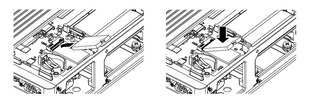

如下图所示，沿对角线插入M.2 SSD卡，然后从上方推动。
用步骤5中卸下的螺钉固定M.2 SSD卡。
注:
- 建议使用1号十字螺丝刀。
- 需要 0.2 N•m (1.77 lb-in) 的力矩。
剥离上部散热器垫下面的保护膜，将散热器垫放置在 M.2 SSD 卡上。同时剥离散热器垫上表面的保护膜。如果使用带有风扇套件的高级主机模块，不需要此步骤。

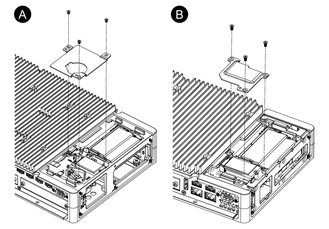

放入散热器，并用螺钉固定。
如果使用带有风扇套件的高级主机模块，不需要此步骤。
注: 需要 0.3 N•m (2.7 lb-in) 的力矩。
1. 高级主机
2. 标准主机模块
装回检修舱盖并拧紧螺钉。

注: 需要 0.3 N•m (2.7 lb-in) 的力矩。
