PS6000-MM01-JA_05

EtherCAT ドライバーとファームウェアのインストール

  1. EtherCAT ユーティリティー/ドライバーファイル (PFXPHMIP6_EtherCAT_********.zip) を弊社ウェブサイトからダウンロードします。
    https://www.pro-face.com/trans/ja/manual/1085.html

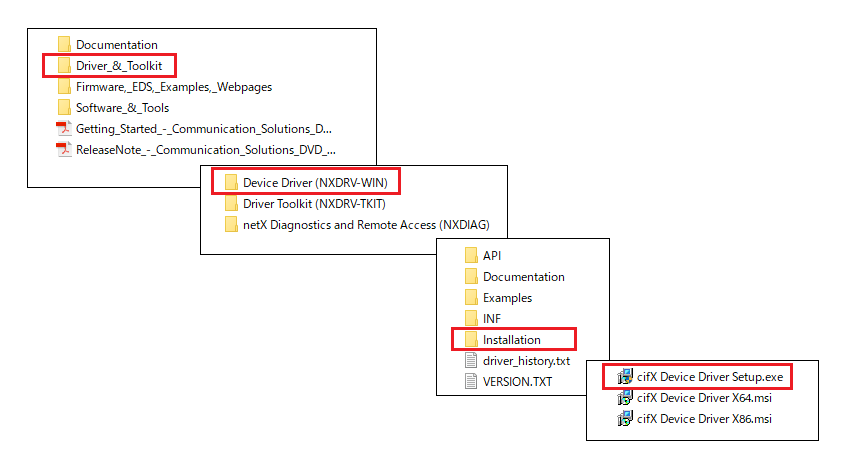

  2. ドライバーをインストールします。ダウンロードしたファイルを解凍し、Driver_&_Toolkit > Device Driver (NXDRV-WIN) > Installation を選択して、cifX Device Driver Setup を実行します。表示された画面の指示に従ってインストールします。
    注記: ファイルの保存場所はバージョンによって異なる場合があります。

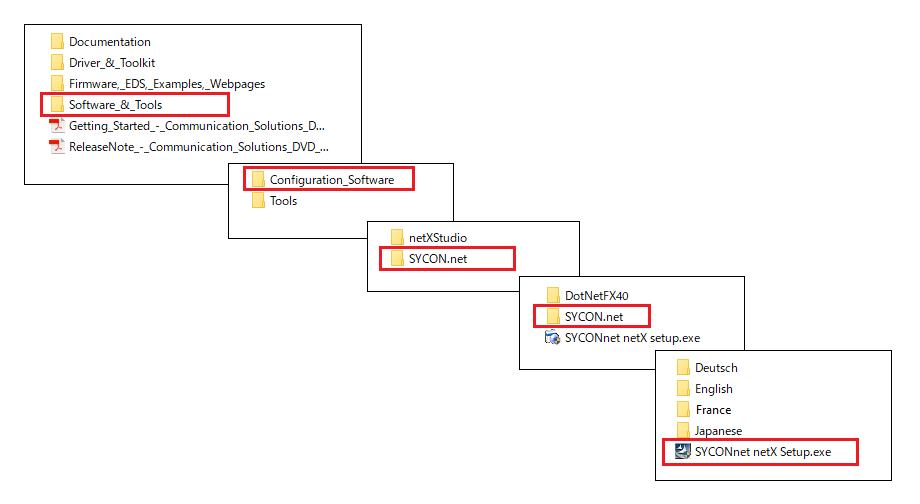

  3. 次に SYCON.net をインストールします。Software_&_Tools > Configuration_Software > SYCON.net > SYCON.net を選択し SYCONnet netX Setup を実行します。表示された画面の指示に従ってインストールします。
    注記: ファイルの保存場所はバージョンによって異なる場合があります。
  4. Windows のスタートメニューから SYCON.net を選択します。

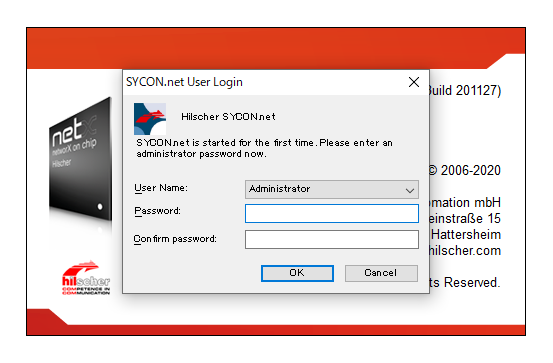

  5. ログイン画面が表示されます。OK をクリックします。

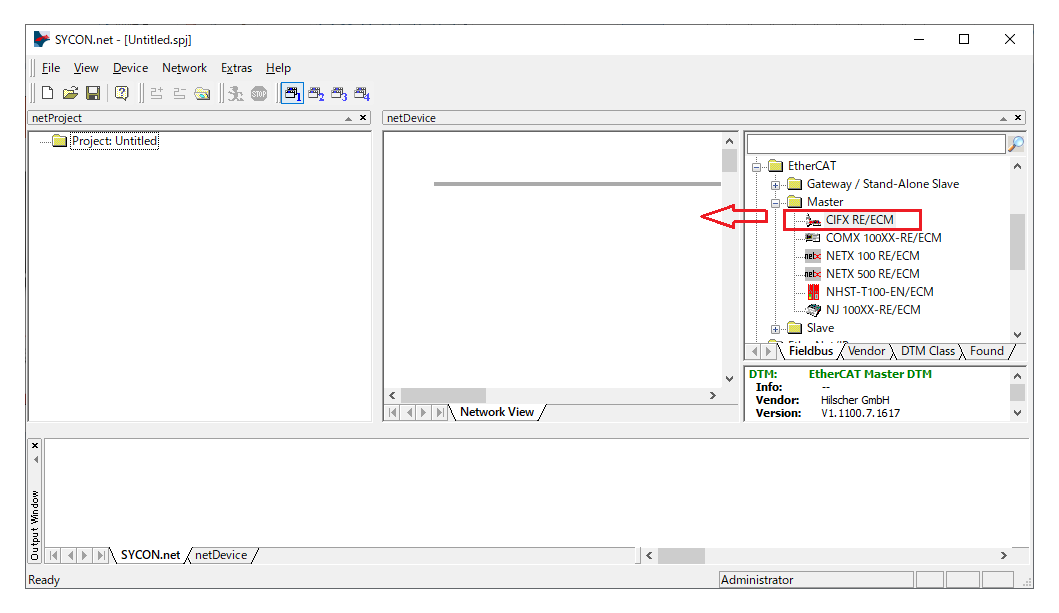

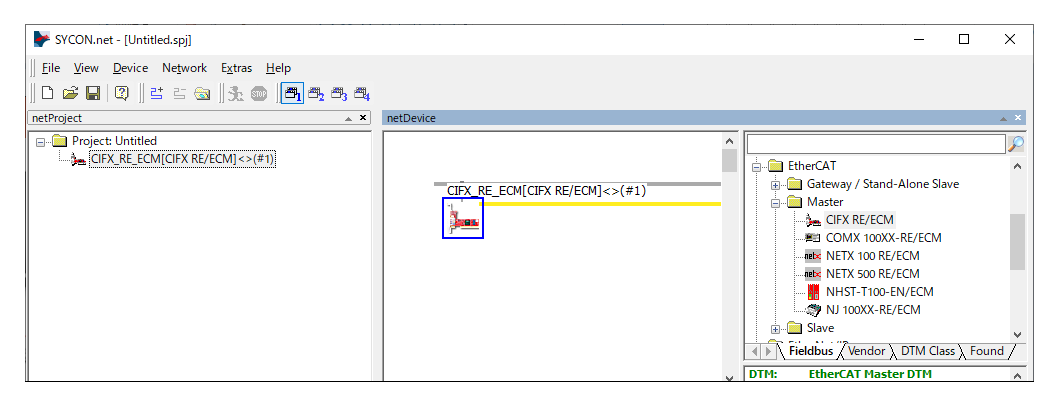

  6. 表示された画面の右ペインで EtherCAT > Master を開き、CIFX RE/ECMnetDevice の線にドラッグします。
  7. 表示されたアイコンをダブルクリックします。

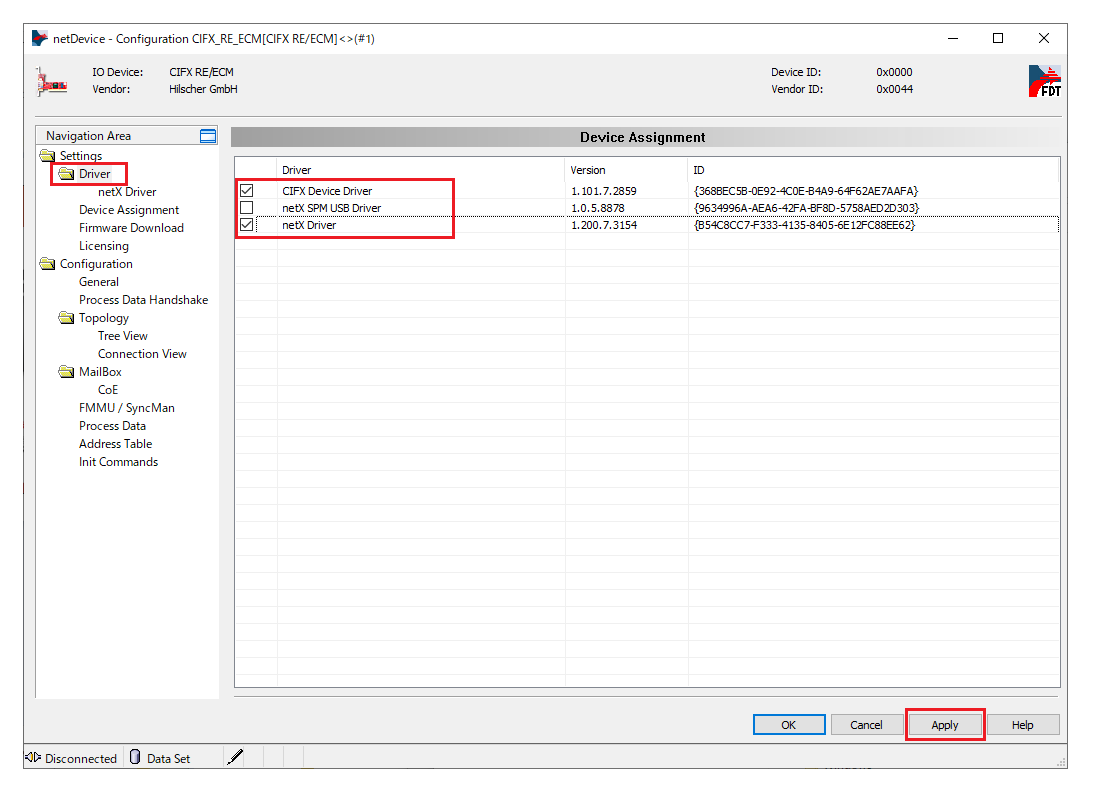

  8. 次の画面が開きます。Settings > Driver を選択します。CIFX Device DrivernetX Driver にチェックを付け、Apply を選択します。

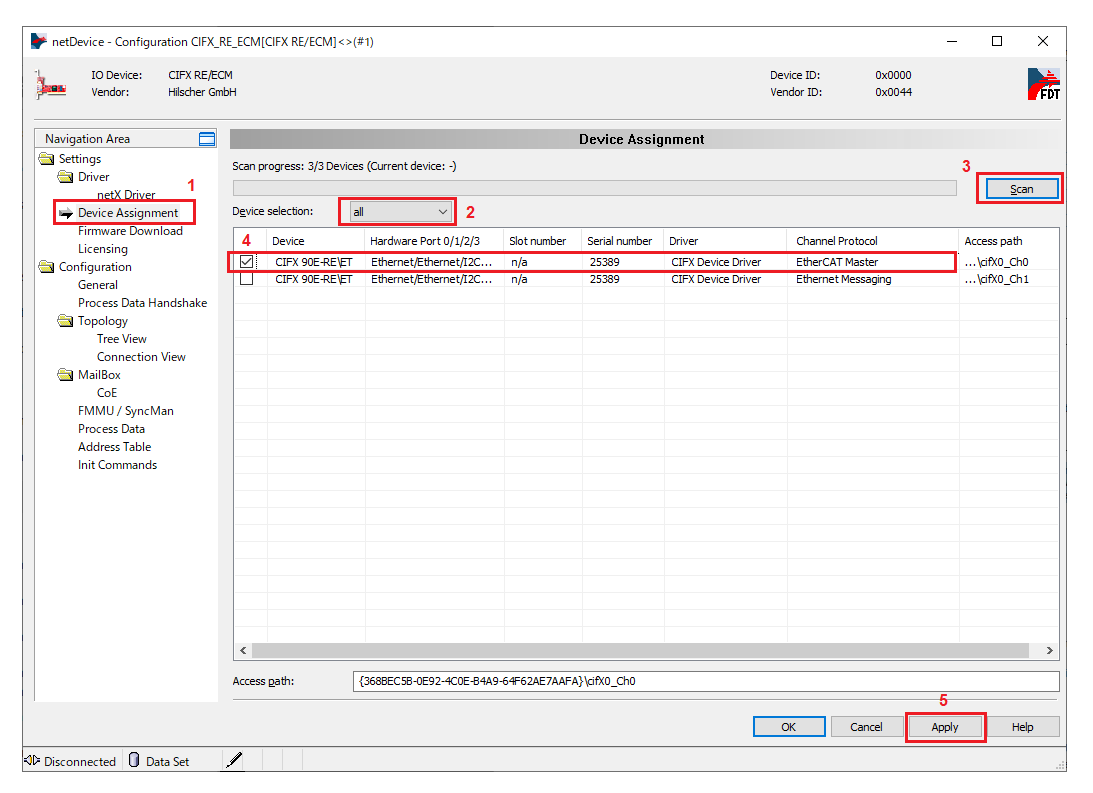

  9. Settings > Device Assignment を選択します。Device Selectionall になっていることを確認して、Scan をクリックします。以下に該当する項目にチェックを入れ、Applyをクリックします。
    Device: CIFX 90E-RE\ET
    Channel Protocol: EtherCAT Master

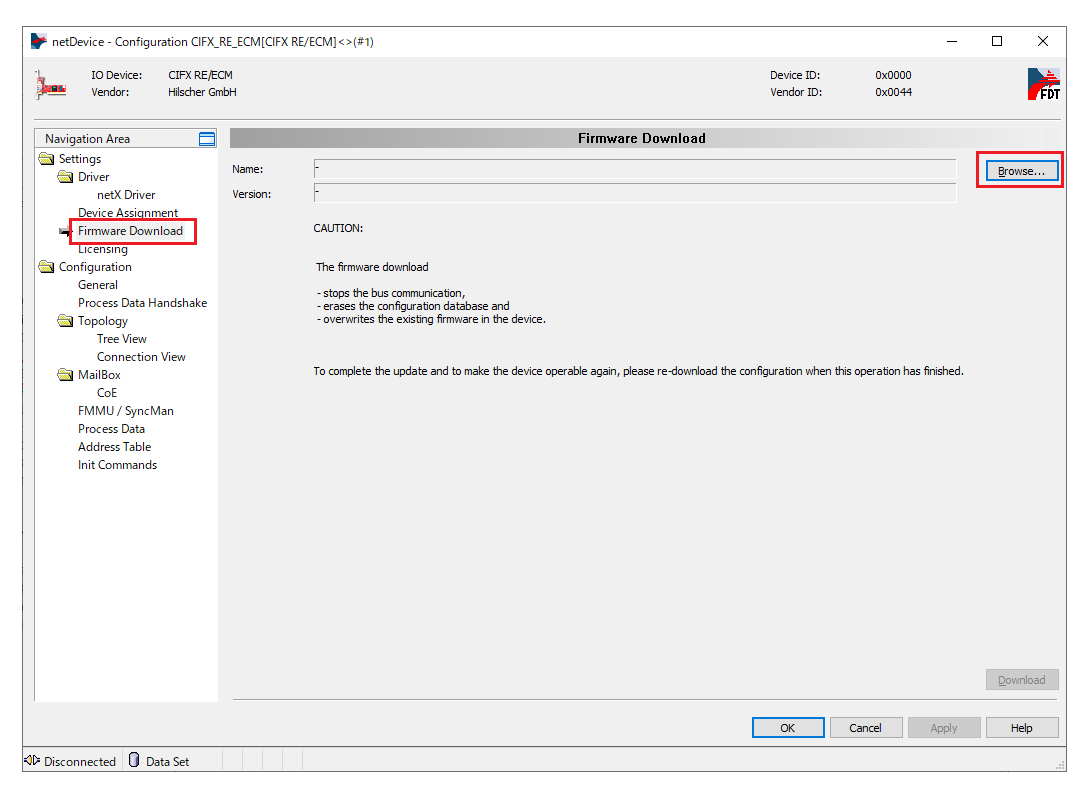

  10. Firmware Download を選択し、Browse をクリックします。

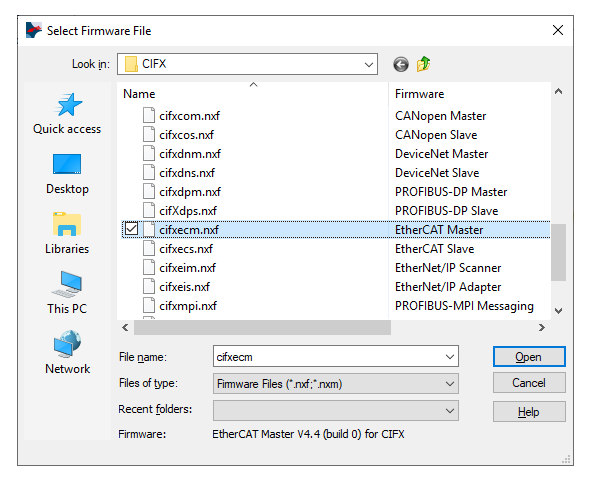

  11. Firmware > CIFX フォルダー内にあるファームウェアファイル cifxecm.nxf を選択します。Open をクリックします。

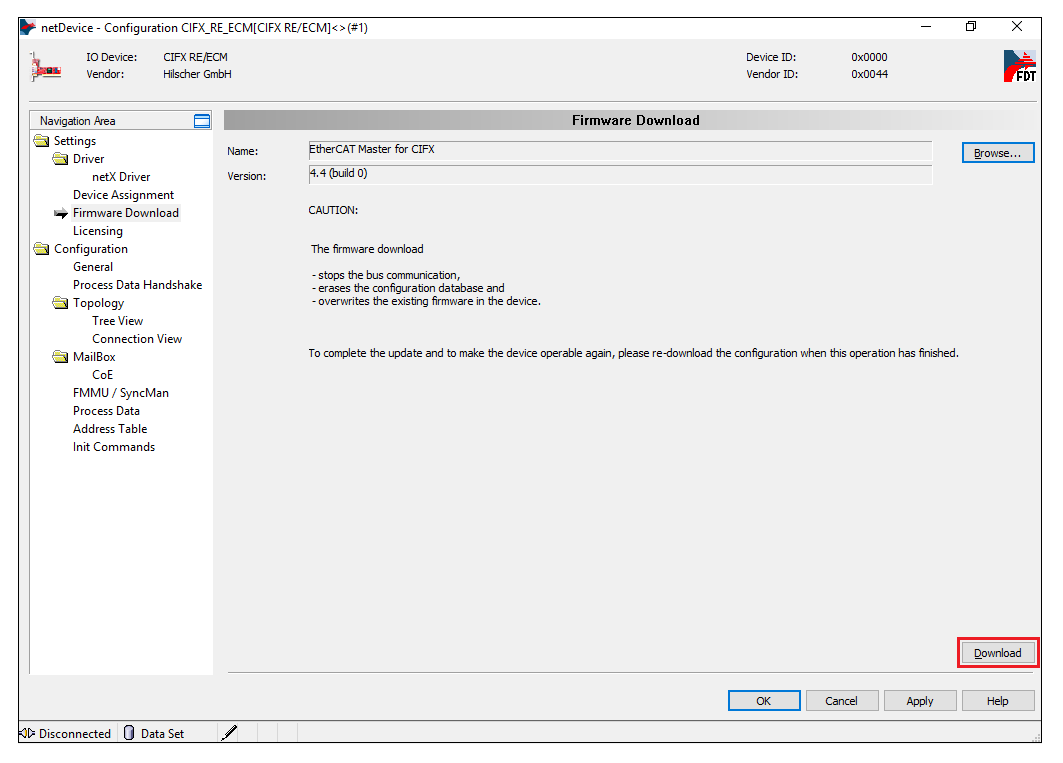

  12. Download をクリックします。
