EtherCAT 드라이버 및 펌웨어 설치
-
EtherCAT 유틸리티/드라이버
파일(PFXPHMIP6_EtherCAT_********.zip)을 당사 웹 사이트에서
다운로드합니다.
https://www.pro-face.com/trans/en/manual/1085.html -
드라이버를 설치합니다.

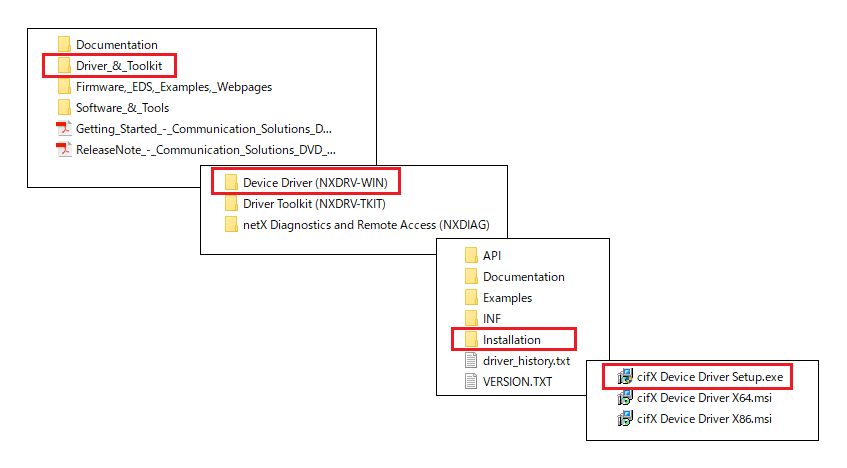

다운로드한 파일의
압축을 풀고 Driver_&_Toolkit > Device Driver (NXDRV-WIN) > Installation을 선택한 다음 cifX
Device Driver Setup을 실행합니다.
화면의 지시에 따라
설치하십시오.
주의: 파일 저장소 위치는 버전에 따라 달라질 수 있습니다.
-

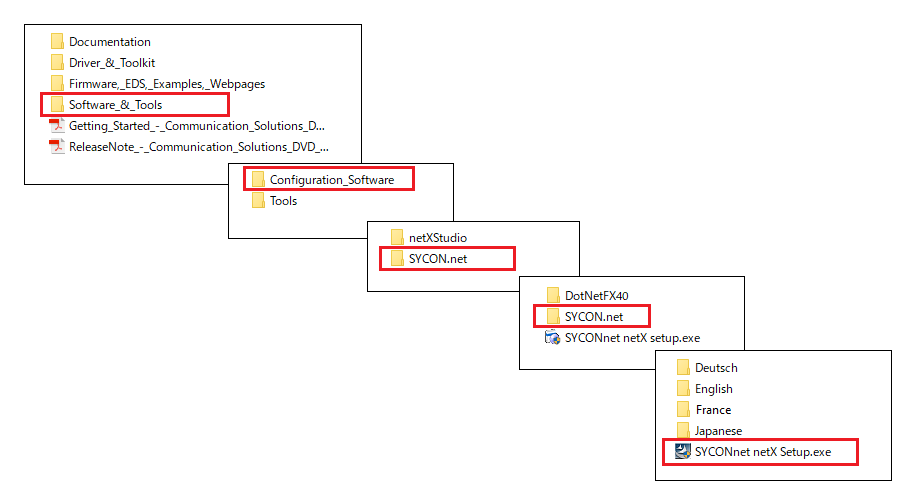

다음, SYCON.net을 설치합니다. Software_&_Tools > Configuration_Software > SYCON.net > SYCON.net을 선택하고 SYCONnet netX
Setup을 실행합니다.
화면의 지시에 따라
설치하십시오.
주의: 파일 저장소 위치는 버전에 따라 달라질 수 있습니다.
- Windows 시작 메뉴에서 SYCON.net을 선택합니다.
-

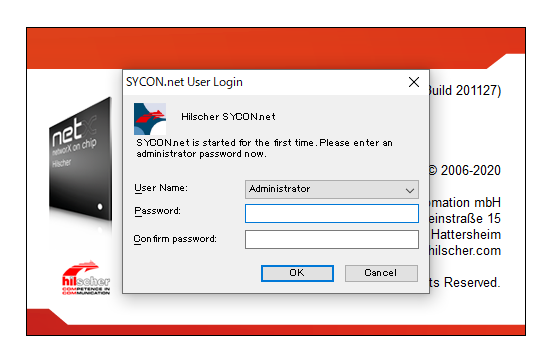

로그인 화면이 표시됩니다. OK를를 클릭합니다.
-

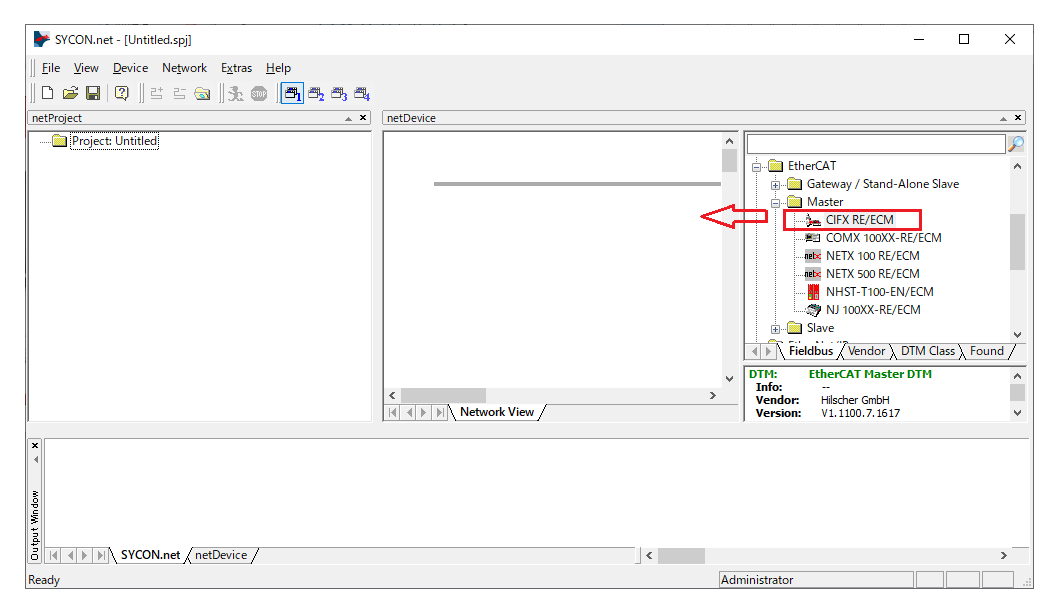

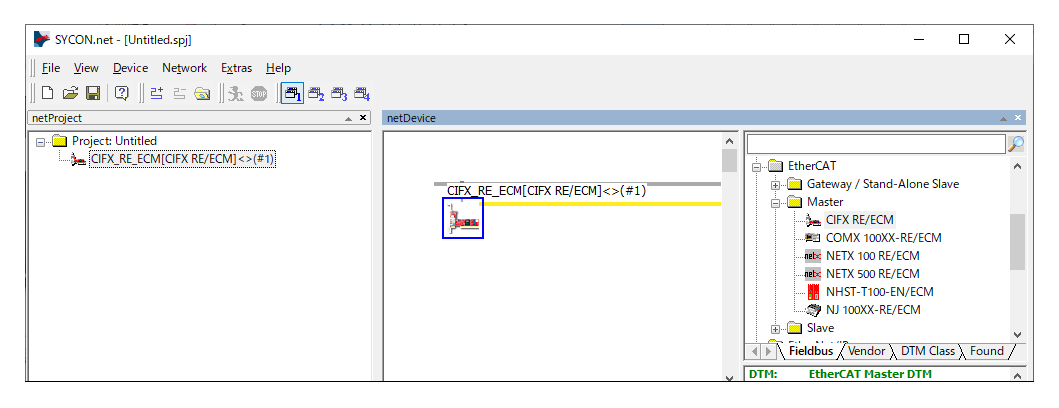

표시된 화면의 오른쪽
창에서 EtherCAT > Master를 열고 CIFX RE/ECM을 netDevice 줄로 끌어옵니다.
-
표시된 아이콘을
두 번 클릭합니다.
-
다음 화면이 나타납니다. Settings > Driver를 선택합니다. CIFX Device Driver와 netX Driver 확인란을 선택한 다음 Apply를 선택합니다.
-

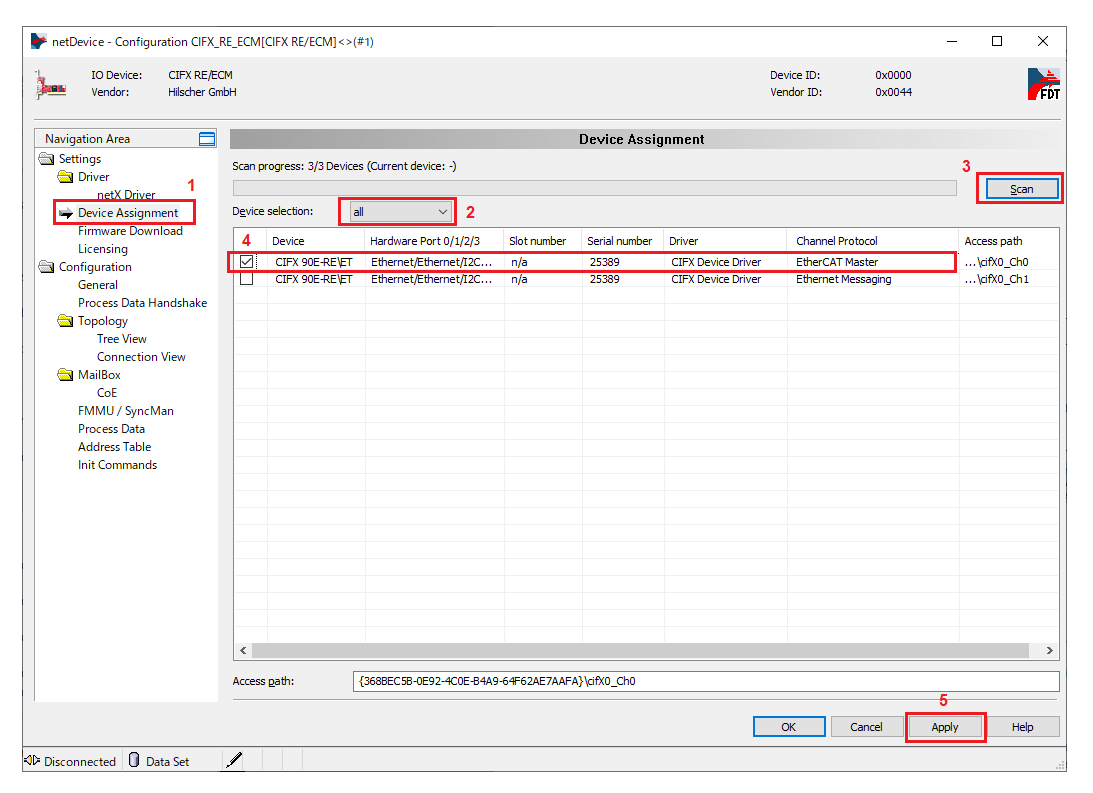

Settings > Device Assignment를 선택합니다. Device
Selection이 all로 설정되어
있는지 확인하고 Scan을 클릭합니다.
아래에서 해당 항목을
선택하고 Apply를
클릭합니다.
Device: CIFX 90E-RE\ET
Channel Protocol: EtherCAT Master
-

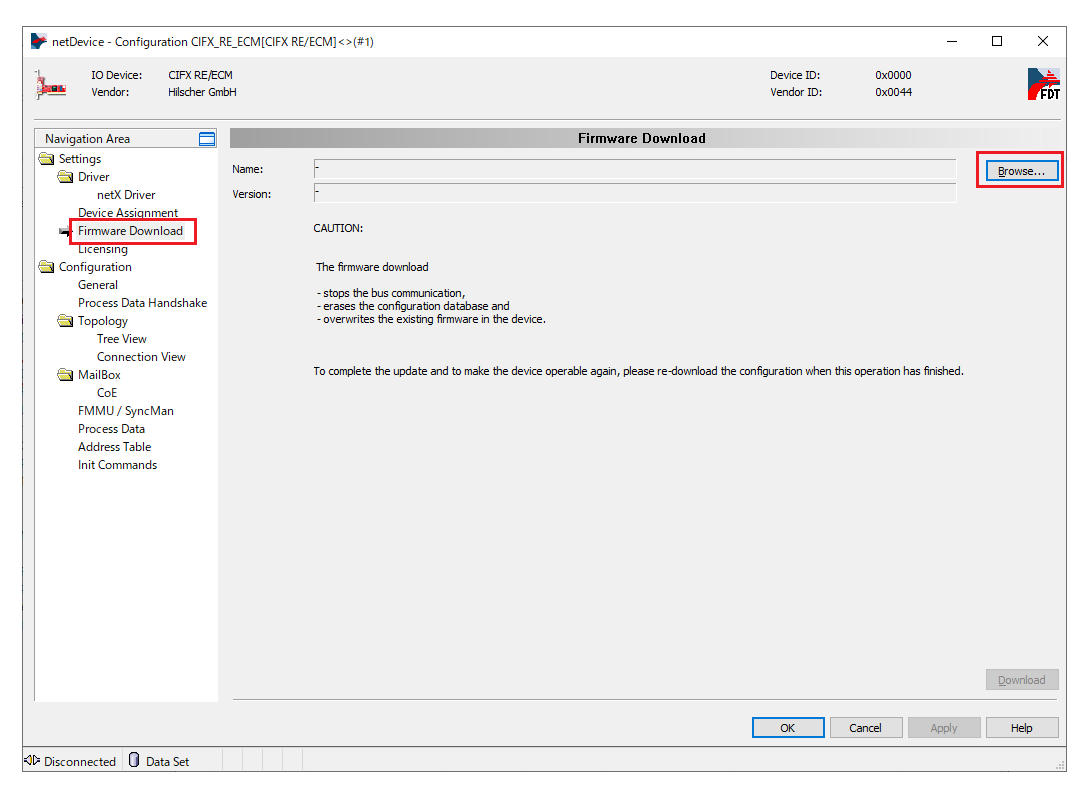

Firmware Download를 선택하고 Browse를 클릭합니다.
-

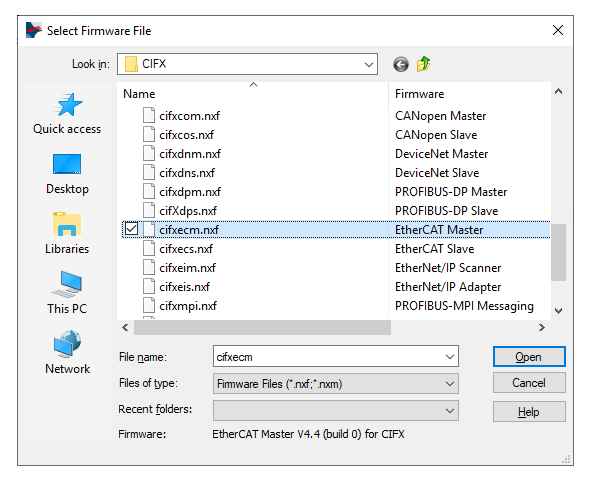

Firmware > CIFX 폴더에서 펌웨어 파일
cifxecm.nxf를 선택합니다. [Open]를
클릭합니다.
-

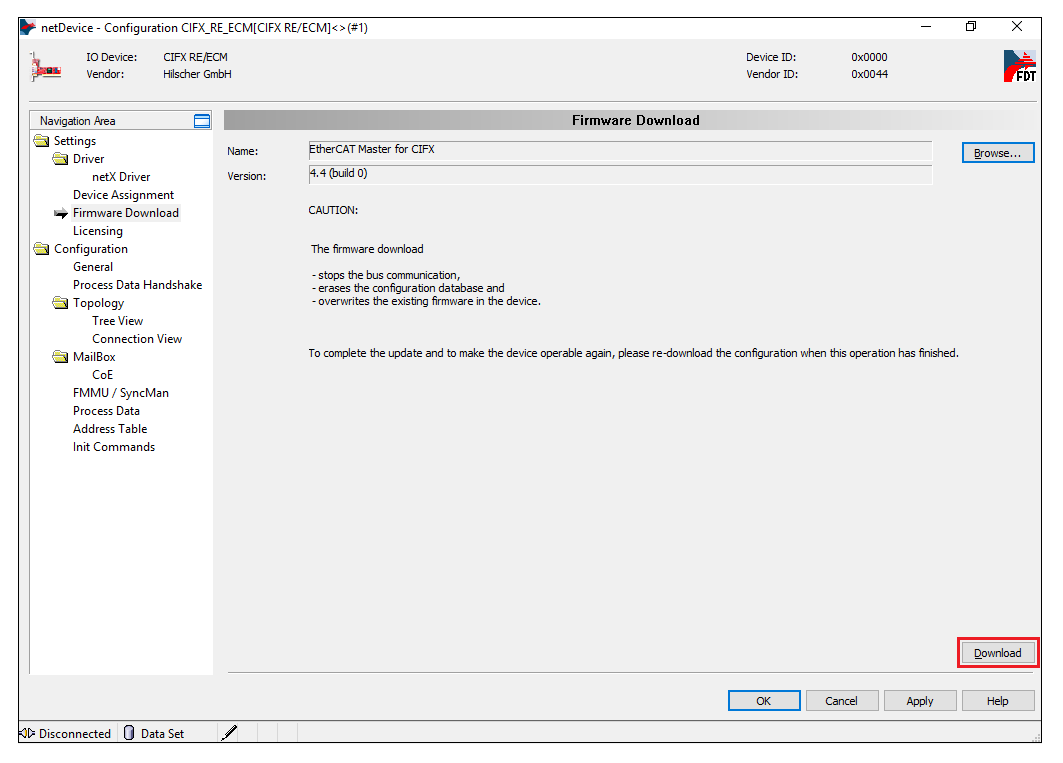

Download를 클릭합니다.
