EtherCAT 驱动程序和固件安装
- 从我们的网站下载
EtherCAT 实用程序/驱动程序文件 (PFXPHMIP6_EtherCAT_********.zip)。
https://www.pro-face.com/trans/en/manual/1085.html - 安装驱动程序。解压缩下载的文件,选择 Driver_&_Toolkit > Device Driver (NXDRV-WIN) > Installation,然后运行 cifX Device Driver Setup。按照屏幕上的说明进行安装。
- 接下来,安装 SYCON.net。选择 Software_&_Tools > Configuration_Software > SYCON.net > SYCON.net, 然后运行 SYCONnet netX Setup。按照屏幕上的说明进行安装。
- 从 Windows 的开始菜单中选择 SYCON.net。
- 将显示登录屏幕。单击 OK。

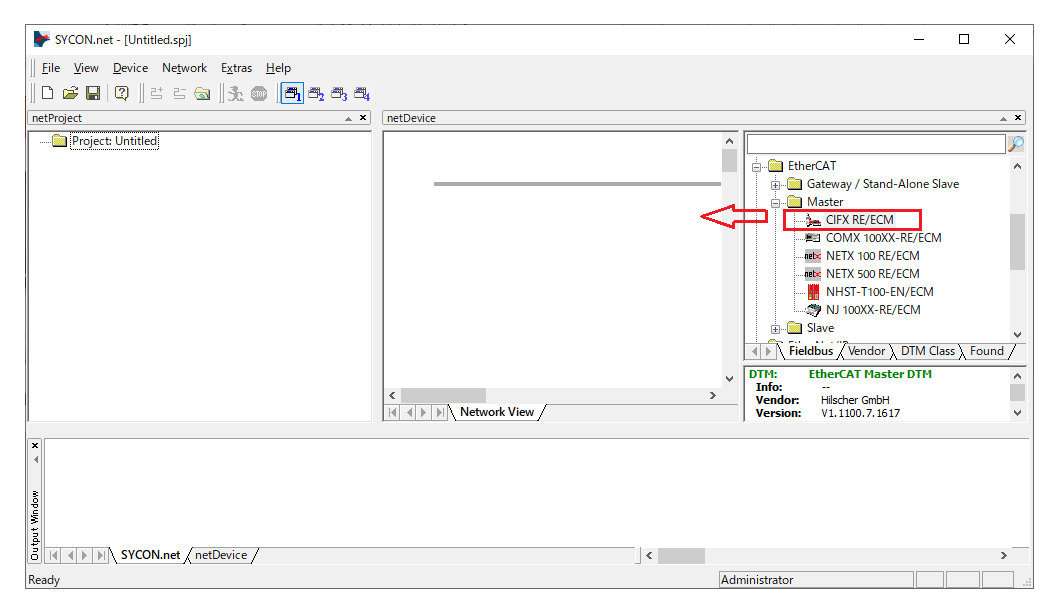

- 在显示屏幕的右窗格中,打开 EtherCAT > Master, 并将 CIFX RE/ECM 拖到 netDevice 行。

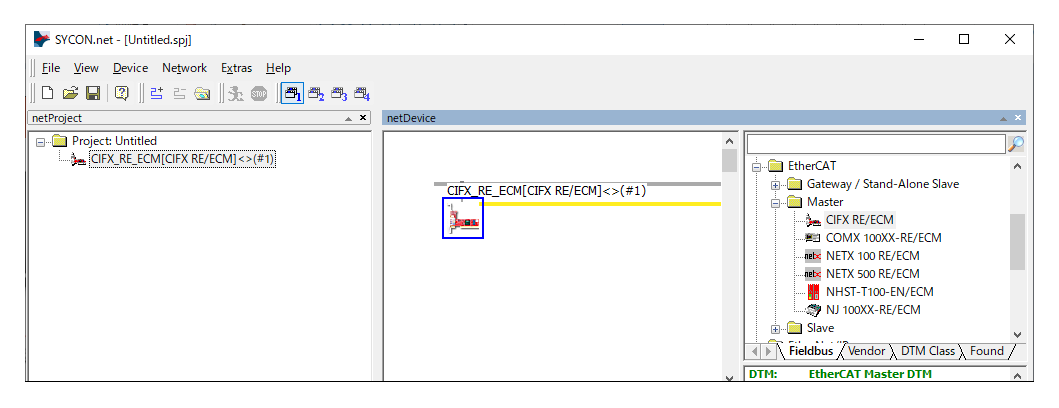

- 双击显示的图标。
- 将出现以下屏幕。选择 Settings > Driver。选择 CIFX Device Driver 和 netX Driver 复选框,然后选择 Apply。
- 选择 Settings > Device Assignment。确认 Device Selection 设置为 all,然后单击 Scan。选择下列中适用的项目,然后单击 Apply。
设备: CIFX 90E-RE\ET
通道协议: EtherCAT Master - 选择 Firmware Download 然后单击 Browse。

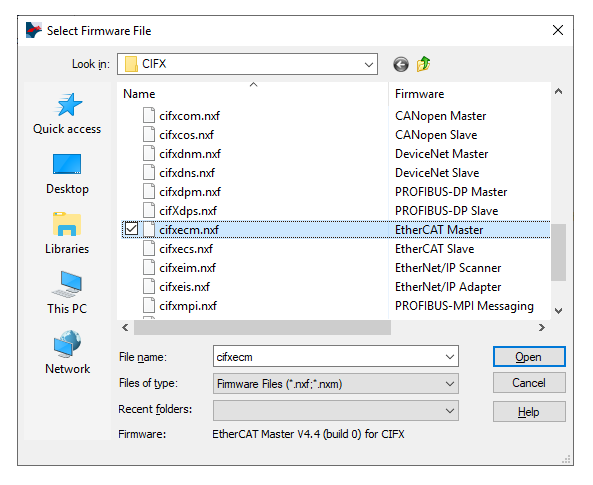

- 从 Firmware > CIFX 文件夹中,选择固件文件 cifxecm.nxf。单击打开。
- 单击 Download。
