31.5.7 高速カウンタ(2相設定、LTシリーズ)

2相カウンタとは、入力端子を2つ占有し、2相の入力信号を計測するカウンタです。

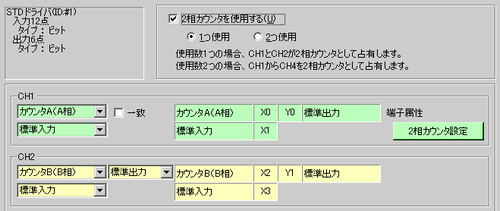

LT3000シリーズでは最大2つ使用することができ、1つ使用する場合はX0とX2の入力端子を、2つ使用する場合はX0とX2およびX4とX6の入力端子を使用します。LT4000シリーズでは1つ使用することができ、X0とX1の入力端子を使用します。

複数の入力端子を占有することから、単相カウンタと比べて割り付ける端子配列が多少異なりますが、プリロード入力、プリストローブ入力、一致出力の機能や設定方法については、単相カウンタと同様になります。

2相カウンタの主な機能を下表に示します。

機能概要	参照先
外部信号でカウンタ現在値のクリア	31.5.7.1 マーカ入力 - 高速カウンタ(2相設定、LTシリーズ)
高速カウンタの開始と停止	31.5.6.2 高速カウンタ動作制御 - 高速カウンタ(単相設定、LTシリーズ)
高速カウンタの開始と停止のステータスを確認	31.5.6.3 高速カウンタ動作ステータス - 高速カウンタ(単相設定、LTシリーズ)
外部信号で高速カウンタの開始と停止	31.5.7.2 イネーブル入力 - 高速カウンタ(2相設定、LTシリーズ)
カウンタ現在値の書き換え	31.5.6.5 プリロード(現在値変更) - 高速カウンタ(単相設定、LTシリーズ)
カウンタ現在値の記憶(読み出し)	31.5.6.6 プリストローブ(現在値記憶) - 高速カウンタ(単相設定、LTシリーズ)
カウンタ現在値が指定値を超えたときに出力	31.5.6.7 一致出力 - 高速カウンタ(単相設定、LTシリーズ)
ロジック停止時のカウンタ値保持	31.5.5.1 ロジック停止時のカウンタ値保持と一致出力保持

計測方法として、「位相計数モード0」から「位相計数モード3」まで、計4種類のモードがあります。

モード0(2相4逓倍)

カウンタA(A相)がカウンタB(B相)より進み位相である場合はアップカウントとして動作し、カウンタA(A相)がカウンタB(B相)より遅れ位相である場合はダウンカウントとして動作します。

LT4000シリーズで[2相4逓倍反転]を選択するとアップカウントとダウンカウントを反転させることができます。

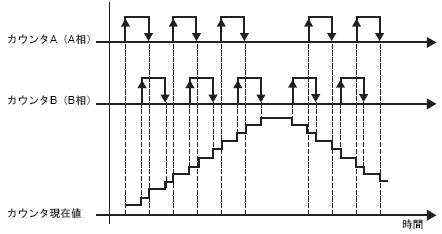

カウンタA(A相)がカウンタB(B相)より進み位相の場合

カウンタA(A相)がカウンタB(B相)より遅れ位相の場合

モード1(カウント+方向)

カウンタA(A相)の立ち上がりエッジでカウントを行います。カウンタB(B相)が0(Low)の場合はアップカウントとなり、1(High)の場合はダウンカウントとなります。

LT3000シリーズのみサポートします。

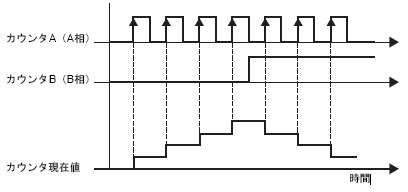

カウンタA(A相)がカウンタB(B相)より進み位相の場合

カウンタA(A相)がカウンタB(B相)より遅れ位相の場合

モード2(アップ+ダウン)

カウンタA(A相)の立ち上がり時にカウンタB(B相)が0(Low)の場合はアップカウントとなり、カウンタB(B相)の立ち上がり時にカウンタA(A相)が0(Low)の場合はダウンカウントとなります。

LT3000シリーズのみサポートします。

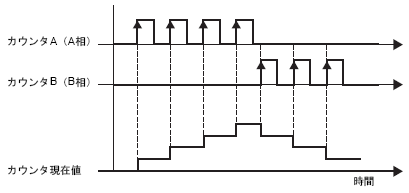

カウンタA(A相)がカウンタB(B相)より進み位相の場合

カウンタA(A相)がカウンタB(B相)より遅れ位相の場合

モード3(2相2逓倍)

カウンタB(B相)の立ち上がりエッジと立ち下がりエッジでカウントを行います。カウンタA(A相)がカウンタB(B相)より進んでいる場合はアップカウントとなり、カウンタA(A相)がカウンタB(B相)より遅れている場合はダウンカウントとなります。

LT4000シリーズで[2相2逓倍反転]を選択するとアップカウントとダウンカウントを反転させることができます。

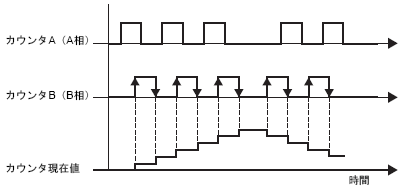

カウンタA(A相)がカウンタB(B相)より進み位相の場合

カウンタA(A相)がカウンタB(B相)より遅れ位相の場合

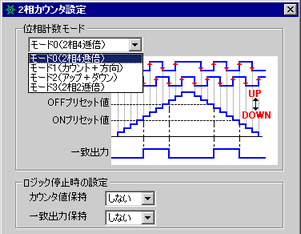

位相計数モードの設定方法
