PS6000-MM01-JA_05

ファンキット

概要

アドバンストボックスには、オプションのファンキット (PFXYP6FAN ) を取り付けることができます。

定格電圧 12 Vdc
消費電力 (最大) 4.08 W

取り付け

危険
感電、爆発、閃光アークの危険性
  • システムのカバーまたは部品を取り外す前、および付属品、ハードウェア、またはケーブルの取り付け/取り外しの前に、装置のすべての電源を外してください。
  • 本製品および電源供給元の両方から電源ケーブルを外してください。
  • 電源オフの確認の際は、必ず正しい定格の電圧検出装置を使用し、電源が供給されていないことを確認してください。
  • 本製品に電源を入れる前に、システム内のすべてのカバーおよび部品を取り付けて固定してください。
  • 本製品を使用する際には、必ず指定の電圧をご使用ください。DC モデルは 24 Vdc、AC モデルは 100 ~ 240 Vac の電源を使用するように設計されています。電源を入れる前に、デバイスに DC 電源と AC 電源のいずれが供給されているかを常に確認してください。
上記の指示に従わないと、死亡または重傷を負うことになります。
注記
静電気放電
カバーを取り外す前に、静電気放電に対する十分な保護対策を行ってください。
上記の指示に従わないと、機器の損傷を負う可能性があります。
注記
エンクロージャーの破損
指定以上のトルクをかけないでください。
上記の指示に従わないと、機器の損傷を負う可能性があります。
  1. ボックスモジュールの電源を遮断します。
  2. 筐体または接地接続 (電源以外) に触れて、作業者の身体に蓄積された静電気を放電します。

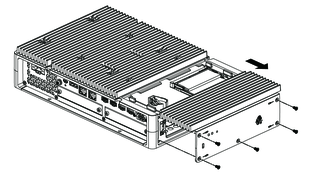

  3. メンテナンスハッチカバーの 5 本のネジを外し、カバーをスライドさせて取り外します。

  4. M.2 SSD が搭載されている場合、ファンキットを取り付ける前にヒートシンクとヒートシンクパッド (上用) を取り外します。M.2 SSD のヒートシンクとヒートシンクパッドについては、M.2 SSD の取り付け を参照してください。
  5. ファンキットのケーブルをメンテナンスハッチのコネクターに接続します。
  6. 手順 3 で取り外したネジでファンキットを固定します。
    注記: 適正な締め付けトルクは 0.3 N•m (2.7 lb-in) です。
