Kit ventilateur

Introduction

Sur l'Advanced Box, vous pouvez installer une trouse de ventilateur en option (PFXYP6FAN ).

Tension d'entrée nominale	12 Vcc
Consommation d’énergie (max.)	4,08 W

Installation

DANGER
RISQUE DE CHOC ELECTRIQUE, D'EXPLOSION OU D'ARC ELECTRIQUE Débranchez toutes les sources d'alimentation de l'appareil avant de retirer tout capot ou élément du système, et avant d'installer ou de retirer tout accessoire, élément matériel ou câble. Débranchez le câble d'alimentation du produit et de l'alimentation. Utilisez toujours un dispositif de mesure de la tension correctement calibré afin de vous assurer que l'unité est hors tension, lorsqu'il est indiqué. Replacez et fixez tous les capots et éléments du système avant de mettre le produit sous tension. Utilisez uniquement la tension spécifiée pour alimenter le produit. Le modèle CC est conçu pour une utilisation avec une alimentation 24 Vcc et le modèle CA est conçu pour une utilisation avec une alimentation de 100 à 240 Vca. Vérifiez toujours si votre équipement est une unité CA ou CC avant de le mettre sous tension. Le non-respect de ces instructions provoquera la mort ou des blessures graves.

DANGER

RISQUE DE CHOC ELECTRIQUE, D'EXPLOSION OU D'ARC ELECTRIQUE

Débranchez toutes les sources d'alimentation de l'appareil avant de retirer tout capot ou élément du système, et avant d'installer ou de retirer tout accessoire, élément matériel ou câble.
Débranchez le câble d'alimentation du produit et de l'alimentation.
Utilisez toujours un dispositif de mesure de la tension correctement calibré afin de vous assurer que l'unité est hors tension, lorsqu'il est indiqué.
Replacez et fixez tous les capots et éléments du système avant de mettre le produit sous tension.
Utilisez uniquement la tension spécifiée pour alimenter le produit. Le modèle CC est conçu pour une utilisation avec une alimentation 24 Vcc et le modèle CA est conçu pour une utilisation avec une alimentation de 100 à 240 Vca. Vérifiez toujours si votre équipement est une unité CA ou CC avant de le mettre sous tension.

Le non-respect de ces instructions provoquera la mort ou des blessures graves.

AVIS
DÉCHARGE ÉLECTROSTATIQUE Prenez les mesures de protection nécessaires contre les décharges électrostatiques avant de tenter de retirer le couvercle. Le non-respect de ces instructions peut provoquer des dommages matériels.

AVIS
ENVELOPPE CASSÉE N'exercez pas un couple supérieur à celui indiqué. Le non-respect de ces instructions peut provoquer des dommages matériels.

Coupez l'alimentation du Box Module.
Touchez le boîtier ou la connexion de masse (non pas l'alimentation) pour décharger toute charge électrostatique de votre corps.

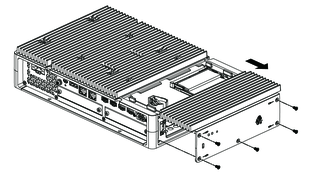

Retirez 5 vis du panneau d'accès et glissez le capot pour le retirer.
Lorsque le produit est équipé d'une carte M.2 SSD, retirez le puits de chaleur et le protecteur de puits de chaleur (haut) avant d'installer le kit ventilateur. Pour plus d'informations sur le puits de chaleur et le protecteur de puits de chaleur pour la carte M.2 SSD, voir Installation de la carte M.2 SSD.
Branchez le câble de le kit ventilateur au connecteur dans la trappe d'entretien.
Utilisez les vis retirées à l'étape 3 pour fixer le ventilateur.

NOTE: Le couple nécessaire est de 0,3 N•m (2,7 lb-in).
