4G Cellular
このインターフェイスユニットと SIM カードを本製品に装着すると、4G ネットワークに接続することができます。
-
各国の周波数にあったインターフェイスユニットと SIM カードをご使用ください。
-
各国の法律、規制、基準に従って本製品をご使用ください。
-
本製品および本オプションは、無線周波数に関する規格または認証を取得していません。ご使用の国の規格および認証で必要な場合は取得してください。
-
4G Cellular インターフェイス
-
アンテナ
-
4G mini PCIe カード
仕様
|
EU、アジア、および日本モデル |
US モデル |
---|---|---|
型式 |
PFXYP6MP4GE |
PFXYP6MP4GU |
SIM カードタイプ |
micro SIM 3FF、12 x 15 mm |
4G
|
EU、アジア、および日本モデル |
US モデル |
---|---|---|
対応規格 |
4G LTE:3GPP リリース 9、E-UTRA、FDD、MIMO |
|
バンド |
MPCI-L2104: Band 20 (800 MHz)、 Band 5 (850 MHz)、 Band 8 (900 MHz)、 Band 3 (1,800 MHz), Band 1 (2,100 MHz), Band 7 (2,600 MHz) |
MPCI-L200: Band 17 (700 MHz)、 Band 5 (850 MHz)、 Band 4 (1,700 MHz), Band 2 (1,900 MHz), Band 7 (2,600 MHz) |
リンク速度*1 |
最大 150 Mb/s DL、50 Mb/s UL |
*1 これらの値は、サービスプロバイダー、本製品とベースステーションの距離、および現在の通信回線の使用量により異なります。
3G
|
EU、アジア、および日本モデル |
US モデル |
---|---|---|
対応規格 |
3G UMTS/HSDPA/HSUPA:3GPPリリース8、DC-HSPA+、UTRA、FDD |
|
バンド |
MPCI-L210: Band 5 (850 MHz)、 Band 8 (900 MHz)、 Band 2 (1,900 MHz), Band 1 (2,100 MHz) |
MPCI-L200: Band 5 (850 MHz)、 Band 8 (900 MHz)、 Band 4 (AWS, i.e. 1,700 MHz), Band 2 (1,900 MHz), Band 1 (2,100 MHz) |
リンク速度*1 |
HSDPA cat.24、最大 42 Mb/s DL、 HSUPA cat.6、最大 5.6 Mb/s UL |
HSDPA cat.14、最大 21 Mb/s DL、 HSUPA cat.6、最大 5.6 Mb/s UL |
*1 これらの値は、サービスプロバイダー、本製品とベースステーションの距離、および現在の通信回線の使用量により異なります。
4G mini PCIe カードおよび SIM カードの取り付け
![]() |
---|
通信の途切れ
接続されているすべての通信ポートに過剰な応力がかからないようにしてください。
上記の指示に従わないと、負傷または機器の損傷を負う可能性があります。
|

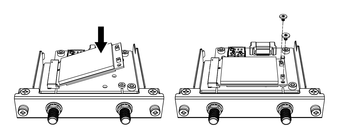

- 4G Cellular インターフェイスの 4G mini PCIe カード取り付け位置から 2 つのネジを外します。
- 4G mini PCIe カードをスロットに接続します。
- 4G mini PCIe カードを上から押し込み手順 1 で外したネジで固定します。
- 以下の図のように、アンテナケーブルコネクターを 4G mini PCIeカード上のコネクターにしっかりと差し込みます。インターフェイスを上から見て、左側のケーブルコネクターをコネクター 1 に、右側のケーブルコネクターをコネクター 2 に差し込みます。
- SIM カードホルダーのカバーを矢印の方向にスライドさせて開きます。注記: 4G mini PCIeカード上のSIMカードホルダーは使用できません。
- SIM カード をスロットに挿入します。
- カバーを閉じ、矢印の方向にスライドさせてロックします。注記: SIM カードを交換または抜き挿ししたときは、4G Cellular を工場出荷時の状態にする必要があります。4G Cellular 設定の手順 1 を実行してください。
- インターフェイスを本体に取り付けます。アンテナは、本体をパネルに設置してから取り付けてください。
