4G 셀룰러

이 인터페이스 장치와 SIM 카드를 부착하여 이 제품을 4G 네트워크에 연결할 수 있습니다.

주의:

사용자 국가의 주파수와 일치하는 인터페이스 장치와 SIM 카드를 사용하십시오.
사용자 국가의 법률, 규정, 표준에 따라 이 제품을 사용하십시오.
이 제품/부대용품은 무선 주파수와 관련한 표준 또는 인증을 받지 않았습니다. 사용자 국가의 표준 및 인증에서 요구하는 경우 받으시기 바랍니다.

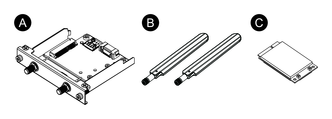

패키지 내용물

4G 셀룰러 인터페이스
안테나
4G 미니 PCIe 카드

안테나 크기

사양

	EU, 아시아 및 일본 모델	US 모델
제품 번호	PFXYP6MP4GE	PFXYP6MP4GU
SIM 카드 유형	마이크로 SIM 3FF, 12 x 15 mm

	EU, 아시아 및 일본 모델	US 모델
표준	4G LTE: 3GPP 릴리스 9, E-UTRA, FDD, MIMO
대역	MPCI-L210⁴: Band 20(800 MHz), Band 5(850 MHz), Band 8(900 MHz), Band 3(1,800 MHz), Band 1(2,100 MHz), Band 7(2,600 MHz)	MPCI-L200: Band 17(700 MHz), Band 5(850 MHz), Band 4(1,700 MHz), Band 2(1,900 MHz), Band 7(2,600 MHz)
링크 속도^*1	최대 150 MB/s DL, 50 MB/s UL

EU, 아시아 및 일본 모델

US 모델

표준

4G LTE: 3GPP 릴리스 9, E-UTRA, FDD, MIMO

대역

MPCI-L210⁴:

Band 20(800 MHz),

Band 5(850 MHz),

Band 8(900 MHz),

Band 3(1,800 MHz),

Band 1(2,100 MHz),

Band 7(2,600 MHz)

MPCI-L200:

Band 17(700 MHz),

Band 5(850 MHz),

Band 4(1,700 MHz),

Band 2(1,900 MHz),

Band 7(2,600 MHz)

링크 속도^*1

최대 150 MB/s DL, 50 MB/s UL

^*1 이 값은 사용자의 서비스 공급자, 이 제품과 기지국 사이의 거리 및 현재 트래픽에 따라 다릅니다.

	EU, 아시아 및 일본 모델	US 모델
표준	3G UMTS/HSDPA/HSUPA: 3GPP 릴리스 8, DC-HSPA+, UTRA, FDD
대역	MPCI-L210: Band 5(850 MHz), Band 8(900 MHz), Band 2(1,900 MHz), Band 1(2,100 MHz)	MPCI-L200: Band 5(850 MHz), Band 8(900 MHz), Band 4(AWS, 즉 1,700 MHz), Band 2(1,900 MHz), Band 1(2,100 MHz)
링크 속도^*1	HSDPA cat.24, 최대 42 Mb/s DL, HSUPA cat.6, 최대 5.6 Mb/s UL	HSDPA cat.14, 최대 21 Mb/s DL, HSUPA cat.6, 최대 5.6 Mb/s UL

EU, 아시아 및 일본 모델

US 모델

표준

3G UMTS/HSDPA/HSUPA: 3GPP 릴리스 8, DC-HSPA+, UTRA, FDD

대역

MPCI-L210:

Band 5(850 MHz),

Band 8(900 MHz),

Band 2(1,900 MHz),

Band 1(2,100 MHz)

MPCI-L200:

Band 5(850 MHz),

Band 8(900 MHz),

Band 4(AWS, 즉 1,700 MHz),

Band 2(1,900 MHz),

Band 1(2,100 MHz)

링크 속도^*1

HSDPA cat.24, 최대 42 Mb/s DL,

HSUPA cat.6, 최대 5.6 Mb/s UL

HSDPA cat.14, 최대 21 Mb/s DL,

HSUPA cat.6, 최대 5.6 Mb/s UL

^*1 이 값은 사용자의 서비스 공급자, 이 제품과 기지국 사이의 거리 및 현재 트래픽에 따라 다릅니다.

주의: 2G 통신(GSM)을 사용할 수 없습니다.

4G 미니 PCIe 카드 및 SIM 카드 부착하기

주의
통신 장애 모든 연결의 통신 포트에 과도한 스트레스를 가하지 마십시오. 이러한 지침을 따르지 않을 경우 부상 또는 장비 손상이 초래될 수 있습니다.

4G 셀룰러 인터페이스의 4G 미니 PCIe 카드 설치 영역에서 나사 2개를 분리합니다.
4G 미니 PCIe 카드를 슬롯에 연결합니다.
4G 미니 PCIe 카드를 위에서 밀고 1단계에서 분리한 나사로 고정합니다.
주의:
- 드라이버 #1 사용을 권합니다.
- 필요한 토크는 0.2 N•m (1.77 lb-in)입니다.
아래 그림과 같이 안테나 케이블 커넥터를 4G 미니 PCIe 카드의 커넥터에 단단히 꽂습니다. 인터페이스를 위에서 볼 때 왼쪽 케이블 커넥터를 커넥터 1에 꽂고 오른쪽 케이블 커넥터를 커넥터 2에 꽂습니다.
SIM 카드 수납함 덮개를 화살표 방향으로 밀어 엽니다.

주의: 4G 미니 PCIe 카드 뒷면의 SIM 카드 수납함을 사용하지 마십시오.
SIM 카드를 슬롯에 삽입합니다.
덮개를 닫고 화살표 방향으로 밀어 잠급니다.
주의: SIM 카드를 분리, 삽입 또는 교체할 때 4G 셀룰러는 공장 기본값으로 재설정해야 합니다. 4G 셀룰러 설정에서 1단계를 수행합니다.
이 인터페이스를 제품에 연결합니다. 제품을 패널에 장착한 후에만 안테나를 부착하십시오.
손이나 신체, 기타 물체로 안테나 영역을 막지 마십시오. 통신에 간섭을 초래할 수도 있습니다.

안테나의 방향을 위, 아래, 왼쪽, 오른쪽으로 변경할 수 있습니다.
다음 옵션 케이블로 패널 외부에 안테나를 부착할 수 있습니다.

4G 셀룰러 확장 안테나 케이블(3 m): PFXYP6CB4G3M

옵션 케이블을 사용할 때 패널 개구부의 치수는 다음과 같습니다.
