Fixation de l'attache-câble USB

Lors de l'utilisation d'un périphérique USB, fixez une attache pour câble USB sur l'interface USB afin d'éviter la déconnexion du câble.

AVERTISSEMENT
RISQUE D'EXPLOSION
  • Assurez-vous que l'alimentation, les câblages d'entrées et de sorties (E/S) sont conformes aux méthodes de câblage de Classe I, Division 2.
  • N’utilisez pas le produit dans des environnements ou des endroits dangereux autres que ceux de Class I, Division 2, Groupes A, B, C et D.
  • Le remplacement de n'importe quel composant peut nuire à la conformité à la Classe I, Division 2.
  • Ne déconnectez pas l'équipement pendant que le circuit est sous tension ou s'il est connu que la zone est libre de concentrations inflammables.
  • Coupez l'alimentation avant de brancher ou de débrancher tout connecteur du produit.
  • Assurez-vous que les connexions d'alimentation, de communication et d'accessoires n'exercent pas de pression excessive sur les ports. Tenez compte également des éventuelles vibrations au moment d'effectuer ces branchements.
  • Fixez correctement les câbles d'alimentation, de communication ou d'accessoires externes au panneau ou à l'armoire.
  • Utilisez uniquement les câbles USB disponibles dans le commerce.
  • N'utilisez que les configurations USB non incendiaires.
  • S'assurer qu'un câble USB est fixé à l'aide d'une attache pour câble USB avant d'utiliser l'interface USB.
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.
NOTE: Faites attention à vos doigts. L'arête de l'attache est coupante.

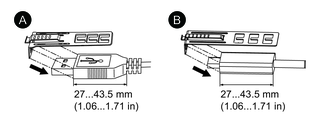

  1. Pour USB Type A, montez l'attache à la marque USB sur l'enveloppe du connecteur USB pour qu'elle la recouvre partiellement. Pour USB Type C, vous pouvez le monter sur chaque côté du connecteur. Pour USB Type A et USB Type C, l'attache correspond à une longueur de 27 à 43,5 mm (1,06 à 1,71 in) pour le connecteur de câble USB.

    1. USB Type A

    2. USB Type C

  2. Alignez l'attachez à l'enveloppe du connecteur du câble USB. Ajustez la position des trous sur lesquels l'attache est fixée. Afin d'assurer la stabilité, sélectionnez la position de trou-attache la plus proche à la base de l'enveloppe du connecteur.

    1. Passez l'attache à travers cet orifice.

  3. Tel qu'illustré, passez le joint à travers le trou de l'attache. Ensuite, tournez le joint et passez-le à travers la tête pour que le câble USB puisse passer à travers le centre de la boucle du joint. L'attache est maintenant fixée sur le câble USB.
    NOTE:

    • Vérifiez à l'avance le sens de la tête. Assurez-vous que le câble USB a passé par le centre de la boucle du joint et que le joint puisse passer à travers la tête.

    • Vous pouvez remplacer l'attache fournie par l'attache PFXZCCLUSA ou PFXYP6CLUSC, ou une autre attache offerte sur le marché avec une largeur de 4,8 mm (0,19 in) et une épaisseur de 1,3 mm (0,05 in).

  4. En enfonçant la poignée de l'attache, insérez le câble de l'étape 3 dans l'interface hôte USB. Assurez-vous que la languette de l'attache est fixée sur le câble USB branché sur le produit.
    NOTE: Comme illustré ci-dessous, l'emplacement de l'encoche pour les ports USB est différent entre l'Advanced Box et le Standard Box. Confirmez l'endroit de l'encoche et insérez la languette de l'attache.

    1. Advanced Box

    2. Standard Box

    3. Encoche

    4. Interface USB
