Sustitución por RS-422
- Use una llave poligonal (5 mm) para quitar los tornillos en la interfaz.
- Desconecte el conector de la interfaz desde el cartucho, y desconecte también el cable conectado a la placa.

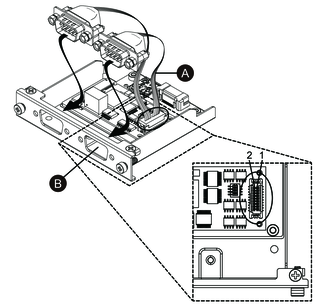

- Conecte el conector del cable, tal y como se muestra a
continuación, para que el hilo rojo del cable esté en la
posición 1. Conéctelo de manera que el puerto con el hilo
rojo esté en el lado B.NOTA: Para la conexión de una interfaz RS-485, conecte el conector del cable, tal y como se muestra a continuación, para que el hilo rojo del cable esté en la posición 2.
-
Hilo rojo
-
- Inserte el conector de la interfaz RS-422 en el cartucho y ajuste los tornillos.NOTA: El par de apriete necesario es de 0,3 N•m (2,7 lb-in).
Configuración del resistor de terminación
Se requiere una configuración del resistor de terminación cuando usa RS-422/485 aislada x 2. Consulte la siguiente tabla para realizar la configuración.
| Conmutador DIP | OFF | ON | Puerto |
|---|---|---|---|
| 1 | Normal | Terminación | Para RS-422 (puerto identificado con un cable rojo) |
| 2 | Normal | Terminación | Para RS-422 (puerto no identificado con un cable rojo) |
| 3 | Normal | Terminación | Para RS-485 (puerto identificado con un cable rojo) |
| 4 | Normal | Terminación | Para RS-485 (puerto no identificado con un cable rojo) |
