Remplacement par RS-422
- Utilisez une clé polygonale (5 mm) pour retirer les vis sur l'interface.
- Débranchez le connecteur d'interface de la cartouche et débranchez également le câble connecté à la carte.

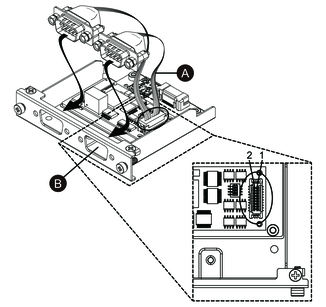

- Comme illustré ci-dessous, fixez le connecteur de câble de sorte que le fil rouge du câble est à la position 1. Fixez de sorte que le port avec le fil rouge est au côté B.
- Insérez le connecteur d'interface RS-422 dans la cartouche et serrez les vis.
Paramètre de résistance terminale
Le paramètre de résistance terminale est nécessaire lors de l'utilisation du RS-422/485 isolé x 2. Configurez-la en consultant le tableau suivant.

Commutateur Dip | Éteint | Allumé | Port |
---|---|---|---|
1 | Normal | Terminaison | Pour RS-422 (port identifié par un fil rouge) |
2 | Normal | Terminaison | Pour RS-422 (port non identifié par un fil rouge) |
3 | Normal | Terminaison | Pour RS-485 (port identifié par un fil rouge) |
4 | Normal | Terminaison | Pour RS-485 (port non identifié par un fil rouge) |
