PS6000-MM01-JA_05

16DI/8DO DO 出力状態設定

16DI/8DO ユーティリティを使用することで、OS シャットダウンまたはスリープ時 (S3、S4、S4 [ハイブリッドシャットダウン]、S5 時) の 16DI/8DO インターフェイスの DO 出力状態を保持する、またはリセット (強制的に OFF) する設定を選択することができます。
  1. 以下の URL より 16DI/8DO ユーティリティをダウンロードします。
    https://www.pro-face.com/trans/ja/manual/1085.html
  2. ダウンロードファイルを展開します。
  3. 16DI/8DO インターフェイスを使用しているアプリケーションをすべて終了します。
  4. 設定変更するには、16DI/8DO インターフェイスのファームウェアバージョン 1.5.1 以上が必要です。バージョンを確認するため、DIDO_Check_Ver.bat を実行します。
  5. 以下のコマンドプロンプト画面が表示されます。

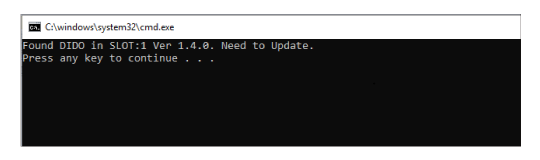

    バージョン 1.5.0 以前の場合: 「Need to Update」と表示されます。

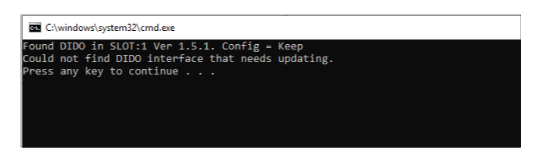

    バージョン 1.5.1 以上の場合: 現在の設定が表示されます。

    注記:
    • スロット 1、スロット 2 ともに 16DI/8DO インターフェイスを搭載している場合、それぞれのスロットに対してバージョンを識別します。

    • 初期設定では Keep (保持) が設定されています。

  6. コマンドプロンプト画面を閉じます。
  7. 希望する設定の bat ファイルを選択し右クリック、管理者として実行を選択します。スロット 1、スロット 2 ともに 16DI/8DO インターフェイスを搭載している場合は、両スロットに対し同じ設定が適用されます。

    DIDO_Set_Reset.bat: OS シャットダウンまたはスリープ時に DO の出力状態を強制的に OFF します。

    DIDO_Set_Keep.bat: OS シャットダウンまたはスリープ時の DO の出力状態は保持されます。

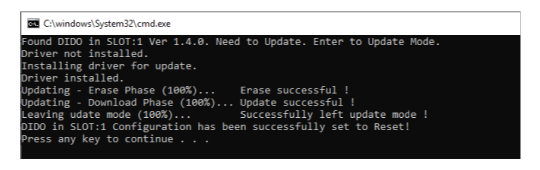

  8. ファームウェアバージョンが 1.5.0 以前の場合は、バージョン 1.5.1 以上に自動更新されてから設定が変更されます。バージョン 1.5.1 以上の場合は設定変更のみ実行されます。以下は 1.5.0 以前のバージョンが入っている場合の更新イメージです。
    注記:
    • ファームウェア更新には 1 分半程度の時間が掛かります。

    • ファームウェア更新中は絶対に電源を切らないでください。

  9. コマンドプロンプト画面を閉じて終了します。
