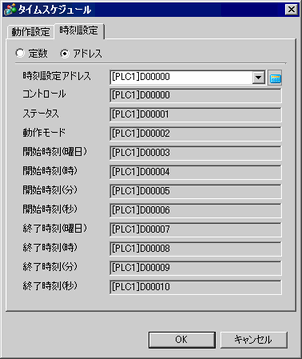

時刻設定アドレス
時刻や曜日などを格納する連続アドレスの先頭アドレスを指定します。以下、連続10ワードは自動で割り振られます。
コントロール
動作モード、開始時刻、終了時刻を読み込みます。
ステータス
[コントロール]の読み込み動作が完了した場合と、読み込みデータに誤りがある場合にビットがONします。
動作モード
[終了動作有]と[個別曜日指定]を指定します。
開始時刻(曜日)
開始する曜日を指定します。
開始時刻(時) / 開始時刻(分) / 開始時刻(秒)
開始する時刻を指定します。
終了時刻(曜日)
終了する曜日を指定します。
終了時刻(時) / 終了時刻(分) / 終了時刻(秒)
終了する時刻を指定します。
