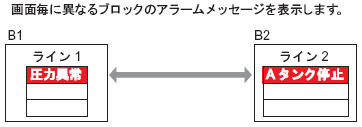

20.7.1 設定手順 - ラインごとにアラームを見たい

1. [共通設定(R)]メニューの[アラーム設定(A)]をクリックするか、 をクリックすると、次の画面が表示されます。[言語設定]でアラームメッセージの表示言語を指定します。


2. [ブロック設定]で、メッセージを登録するのに使用するブロックのそれぞれの表示モード(ヒストリ/ログ/アクティブ)を選択し、履歴記憶数を設定します。

3. [履歴のバックアップをおこなう]にチェックを入れ、[継続アラームは表示しない]を指定します。



   • [履歴のバックアップをおこなう]を指定しない場合、アラーム履歴データは表示器の電源OFFやリセットにより消去されます。

4. [ブロック1]タブを開き、[ビット監視]を選択します。


5. [ビットアドレス]で、アラームの発報を監視するビットアドレスを設定します。

6. [発報条件]のセルをクリックして、監視ビットアドレスのONでアラームを発報するか、OFFで発報するかを選択します。

7. [メッセージ]に生産ライン1で発生するアラームの、アラームメッセージを入力します。

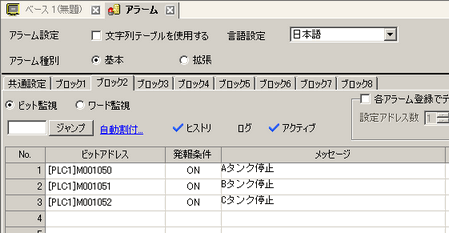

8. 同様に、[ブロック2]タブを開き、生産ライン2の監視ビットアドレスとアラームメッセージを登録します。




   • [アラーム]の設定内容は、CSV形式で[エクスポート]または[インポート]できます。

9. アラームを表示したい画面(例 : ベース1)を開き、まず生産ライン1のアラームを表示するアラーム部品を設定します。[部品(P)]メニューの[アラーム(A)]を選択するか、 をクリックし、画面に配置します。


10. 配置したアラーム.部品をダブルクリックすると、設定ダイアログボックスが開きます。[ブロック指定]で[直接]を選択します。





    • [ブロック指定] で[アドレス] を選択すると、[表示ブロック] にアドレスが指定できるようになり、表示させたいブロックをアドレスで間接指定できます。

11. [表示ブロック]で[ブロック1]を指定し、表示モードを設定します。

12. [表示開始行]、[表示アラーム数]、[表示行間]を設定します。

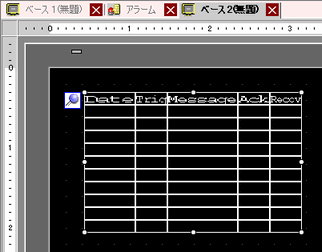

13. 必要に応じて[項目設定]タブ、[カラー設定]タブ、[表示設定]タブでアラームメッセージの表示文字数、文字色、背景色、フォント、サイズなどの設定を変更し、[OK]をクリックします。ブロック1のアラームメッセージを表示する画面が作成できました。

14. [画面(S)]メニューの[画面の新規作成(N)]を選択するか、 をクリックすると、[画面の新規作成]ダイアログボックスが表示されます。[画面番号]でベース画面の番号(例 : 2)を設定し、[新規作成]をクリックします。

15. [ベース2]画面で[部品(P)]メニューの[アラーム(A)]を選択するか、 をクリックし、画面に配置します。

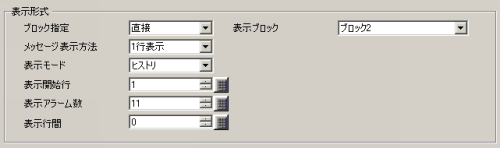

16. 配置したアラーム部品をダブルクリックして設定ダイアログボックスを開き、[表示ブロック]で[ブロック2]を指定します。


17. 必要に応じて[項目設定]タブ、[カラー設定]タブ、[表示設定]タブでアラームメッセージの表示文字数、文字色、背景色、フォント、サイズなどの設定を変更し、[OK]をクリックします。ブロック2のアラームメッセージを表示する画面が作成できました。
