PS6000-MM01-JA_00

HDD/SSD の取り付け

アドバンストボックスには 2 台の HDD または SSD、スタンダードボックスには 1 台の HDD または SSD を取り付けることができます。

危険
感電、爆発、閃光アークの危険性
  • システムのカバーまたは部品を取り外す前、および付属品、ハードウェア、またはケーブルの取り付け/取り外しの前に、装置のすべての電源を外してください。
  • 本製品および電源供給元の両方から電源ケーブルを外してください。
  • 電源オフの確認の際は、必ず正しい定格の電圧検出装置を使用し、電源が供給されていないことを確認してください。
  • 本製品に電源を入れる前に、システム内のすべてのカバーおよび部品を取り付けて固定してください。
  • 本製品を使用する際には、必ず指定の電圧をご使用ください。DC モデルは 24 Vdc、AC モデルは 100 ~ 240 Vac の電源を使用するように設計されています。電源を入れる前に、デバイスに DC 電源と AC 電源のいずれが供給されているかを常に確認してください。
これらの指示に従わない場合は、死亡または重傷を負うことになります。
注意
ストレージデバイスの損傷とデータの損失
  • ストレージカードの抜き差しは、すべての電源を切ってから行ってください。
  • Pro-face 製本製品用オプションのストレージデバイスのみを使用してください。
  • ストレージデバイスには寿命があり、また偶発的なデータの損失は常に発生する可能性があるので定期的にデータのバックアップを行ってください。
  • ストレージデバイスを挿入する前に向きが正しいことを確認してください。
  • ストレージデバイスを曲げたり、落としたり、強い衝撃を与えたりしないでください。
  • ストレージデバイスのコネクターに触れないでください。
  • ストレージデバイスの分解や改造を行わないでください。
  • ストレージデバイスを濡らさないようにしてください。
これらの指示に従わない場合は、負傷する、または機器を破損する可能性があります。
注意
過度の振動
HDD の取り付けや取り外しの際は振動や衝撃を与えないよう十分ご注意ください。
これらの指示に従わない場合は、負傷する、または機器を破損する可能性があります。
注記
静電気放電
カバーを取り外す前に、静電気放電に対する十分な保護対策を行ってください。
これらの指示に従わない場合は、機器を破損する可能性があります。
注記
エンクロージャーの破損
指定以上のトルクをかけないでください。
これらの指示に従わない場合は、機器を破損する可能性があります。
  1. ボックスモジュールの電源を遮断します。
  2. 筐体または接地接続 (電源以外) に触れて、作業者の身体に蓄積された静電気を放電します。

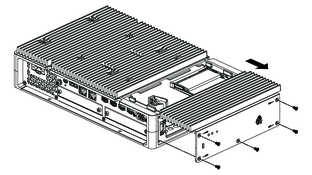

  3. メンテナンスハッチカバーの 5 本のネジを外し、カバーをスライドさせて取り外します。
  4. HDD または SSD をスロットに挿入します。
    アドバンストボックス 2 スロット (上: Disk 2、下: Disk 1)
    スタンダードボックス 1 スロット (Disk 1)
  5. HDD または SSD を取り外すときは、タブを引きます。

    A. タブ

  6. メンテナンスハッチカバーを取り付け、ネジを締めます。
    注: 適正な締め付けトルクは 0.3 N•m (2.7 lb-in) です。
