Diseño del sistema

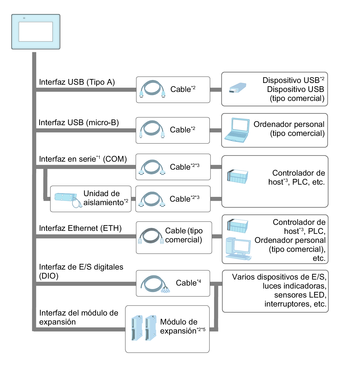

Esta sección describe la configuración del sistema con este producto y los equipos periféricos.

NOTA: El número de interfaces, tales como las interfaces en serie y Ethernet, varía según el modelo. Consulte Identificación de piezas.

*1 Con el fin de utilizar este puerto como un puerto aislado, se requiere una Unidad de Aislamiento. Para usar una unidad de Aislamiento RS-232C, establezca el pin #9 del puerto COM en VCC.

*2 Consulte Accesorios.

*3 Para obtener información sobre cómo conectar controladores y otros tipos de equipos, consulte el manual del controlador de dispositivo correspondiente de su software de edición de pantallas.

*4 Preparado por el usuario.

*5 Se pueden conectar hasta dos módulos TM3 a la parte posterior del producto. Pueden utilizarse accesorios opcionales para aumentar el número de conexiones TM3. Consulte Instalación del módulo de expansión.
