书本安装
书本安装需要可选的书本安装适配器。
用于高级主机模块的书本安装适配器: PFXYP6ADBMA
用于标准主机模块的书本安装适配器: PFXYP6ADBMS
安装过程

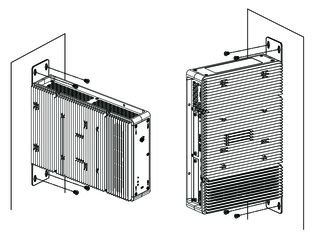

- 将主机模块的侧面连接到面板时，使用A；将主机模块的顶部连接到面板时，使用B。
- 卸下装到产品上的螺钉 (4 个)，然后使用书本安装适配器的螺钉将其固定到产品上。连接到产品顶部时，请连接
B 书本安装适配器，使突出部分面向产品。注:
-
需要 0.7 N•m (6.2 lb-in) 的力矩。
-
有关带有书本安装适配器的主机模块的外部尺寸，请参阅以下内容。
高级主机模块:
带有书本安装适配器时的尺寸（顶视图）
带有书本安装适配器时的尺寸（侧面）
标准主机模块:
带有书本安装适配器时的尺寸（顶视图）
带有书本安装适配器时的尺寸（侧面）
-
- 用M4螺钉（4个）将产品安装到面板或墙壁上。注:
-
需要 1.5 N•m (13.3 lb-in) 的力矩。
-
在产品侧面安装时，接口侧（产品底部）必须朝下。
-
在产品顶部安装时，电源接口必须位于顶部。
-
为防止产品内部出现异常高温，请将产品完全垂直安装。
-
