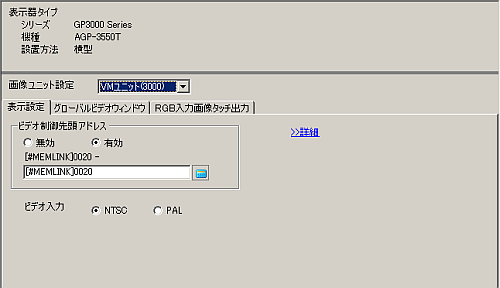

画像ユニット設定
設定するユニットを[VMユニット(2000)]、[VMユニット(3000)]、[DVIユニット]、[RGBユニット]から選択します。
[DVIユニット]を設定した場合、使用できない機能があります。
28.11.2.2 DVIユニット機能の制限事項
ビデオ制御先頭アドレス
制御アドレスを使用するかどうかを指定します。
無効
制御アドレスは使用しません。
有効
画像ユニットウィンドウの表示を制御するためのGP内部デバイスアドレスを設定します。指定したアドレスから連続42ワード分を使用します。
設定範囲は、VMユニットの場合LS20~1989、2096~8957、DVIユニットの場合LS20~2026、2096~8894です。
設定範囲外のアドレスを設定した場合は、VM機能全般が動作しなくなります。
ビデオ入力
入力画像信号を選択します。
NTSC
640x480ドット
PAL
768x576ドット
