28.14 表示器上でのパソコンのマウスカーソル操作について

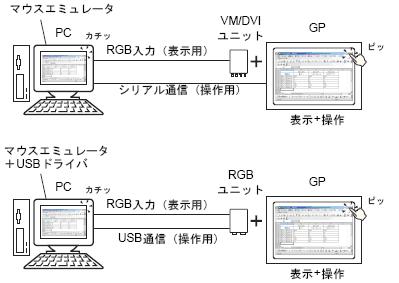

ご使用のパソコンに(株)デジタル製マウスエミュレーションソフトウェアをインストールすることで、表示器のタッチ座標をシリアル通信で出力し、表示器上でパソコンのマウスカーソルを操作することができます。

(株)デジタル製マウスエミュレーションソフトウェアのインストール以外に、表示器に装着している画像ユニットごとに以下のものも準備してください。

VMユニット/DVIユニット

• RGBケーブル(オプション品または市販品)

• シリアルケーブル クロス(市販品)

RGBユニット

• (株)デジタル製 USB通信ドライバ
  RGBユニットに同梱されているCDからもインストールいただけます。

• RGBケーブル(オプション品または市販品)

• USBケーブル(オプション品または市販品)

設定手順

1. システム設定[画像ユニット設定]で[RGB入力画像タッチ出力]にチェックを入れ、通信設定を行います。パソコン側のマウスエミュレーションソフトウェアにあわせて設定してください。

2. 画面メニューの[画面の新規作成]で[画像ユニットウィンドウ]を選択します。表示された画面をダブルクリックして設定ダイアログボックスを開きます。[チャンネル]で[RGB入力画像]を選択し、[タッチ出力]にチェックを入れます。

3. 画像ユニット表示器をベース画面に配置し、ウィンドウの表示設定を行います。

操作方法

表示器内部デバイスLS9230に「1」を書き込みます。タッチ出力が許可されます。LS9231～LS9233には出力するタッチ情報が書き込まれます。

RGBユニットで、2チャンネルを同時に表示設定している場合は、以下のエリアにタッチ情報が書き込まれます。
