33.6.1 GP-Pro EX Simulationの設定ガイド

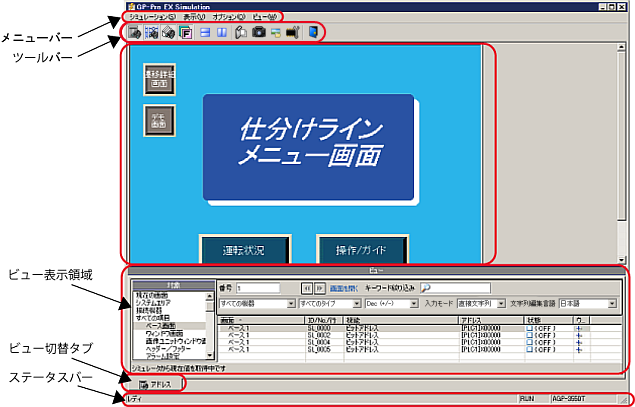

メニューバー

シミュレーションを操作するためのメニューが表示されています。選択するとプルダウンメニューが表示されます。

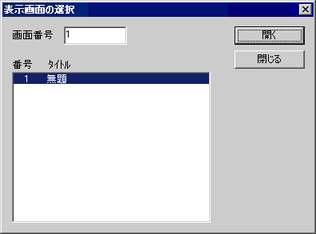

シミュレーション

シミュレーションを終了します。

表示

ツールバーの表示、非表示を切り替えます。

ステータスの表示、非表示を切り替えます。

アドレスビューの表示、非表示を切り替えます。

シミュレーション機能に使われる仮想接続機器アドレスの現在値を表示または編集できます。をクリックしても切り替わります。[アドレスビュー]の詳細は以下を参照してください。
33.6.2 アドレスビューの設定ガイド

I/Oビューの表示、非表示を切り替えます。I/O画面で設定されている仮想接続機器アドレスの現在値を表示または編集できます。をクリックしても切り替わります。[I/Oビュー]の詳細は以下を参照してください。
33.6.4 I/Oビューの設定ガイド

オプション

選択すると以下のような[デバイスメモリ設定]ダイアログボックスが表示され、仮想接続機器アドレスのデータをバックアップまたは初期化することができます。をクリックしてもダイアログボックスを表示できます。

PLCデバイスのバックアップを行う
シミュレーション終了時に、仮想接続機器アドレスのバックアップを行うかどうかを設定します。バックアップを行うと、次回同じファイルを開いた際に同じアドレスのデータの内容を読み出すことができます。
PLCデバイスを初期化する
[PLCデバイスを初期化する]を選択すると、仮想接続機器アドレスのデータをすべて0クリアします。

ビュー

複数のビューを表示しているときに、ビューを上下に並べて表示します。
アイコンをクリックしても同様の操作ができます。

複数のビューを表示しているときに、ビューを左右に並べて表示します。
アイコンをクリックしても同様の操作ができます。

画面キャプチャ

[シミュレーション表示領域]に表示されている画面イメージをクリップボードへコピーします。

クリックしたときに[シミュレーション表示領域]に表示されている画面をJPEGファイル形式で保存します。をクリックしても保存できます。

ファイルの保存先(*.**にはバージョンが入ります)

	Windows 2000/Windows XP	Windows Vista/Windows 7/Windows 8/Windows 8.1/Windows 10
GP-Pro EX V2.20未満	C:\ProgramFiles\Pro-face\GP-Pro EX .*\CFA00\CAPTURE	-
GP-Pro EX V2.20～V2.50	C:\Documents and Settings\All Users\Documents\Pro-face\GP-Pro EX .*\Simulator\CFA00\CAPTURE	C:\Users\Public\Documents\Pro-face\GP-Pro EX .*\Simulator\CFA00\CAPTURE
GP-Pro EX V2.60以上	C:\Documents and Settings\All Users\Application Data\Pro-face\GP-Pro EX .*\Simulator\CFA00\CAPTURE	C:\ProgramData\Pro-face\GP-Pro EX .*\Simulator\CFA00\CAPTURE

保存する画面の画像品質は[画面/ビデオキャプチャ設定]の[キャプチャ画像品質]で設定できます。
GP-Pro EX Ver.2.6以上をご使用の場合、ファイルの保存先の[Application Data]フォルダは隠しフォルダとなっています。
エクスプローラの[フォルダオプション]ですべてのフォルダが表示されるよう設定を変更してください。

ファイル名

「CAP+保存時の年月日時分秒+3桁の数値(自動で割り当てられます)+.jpg」となります。任意でファイル名を設定することはできません。
